高级铰接

使用“高级铰接”工具创建和编辑一组特殊的约束，称为“高副铰接”。通常情况下，这些约束条件涉及两个零件中至少一个零件上的曲线或曲面。

表 1. 高级铰接约束
高级铰接类型 移除平移 DOF 移除旋转 DOF 移除 DOF 总数
点到曲线 2 0 2
曲线到曲线 1 2 3

添加高级铰接

  1. 在“运动”功能区的“配置文件”下，选择 Analyst。
  2. 在“连接”下，选择高级铰接工具。如果高级连接不可见，请使用铰接工具下的 下拉菜单。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息，请见查找和搜索工具。

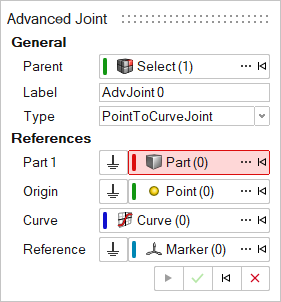

    此时会打开操作面板。
    图 1.


  3. 可选： 要选择父系统，请点击高级选择器 ...。
  4. 可选： 编辑标签。
  5. 选择高级铰接类型。
    表 2.
    类型 说明
    PointToCurveJoint 将一个零件上的点与另一个零件上的曲线（或边）连接起来，迫使点沿曲线移动。
    CurveToCurveJoint 限制两个零件的运动，使它们各自的曲线在一个共同点上保持接触，迫使曲线沿彼此滑动。
  6. 根据可用选项解析参考收集器。
    对于则
    PointToCurveJoint
    1. 通过点击模型视窗中的零件或使用高级选择器 ... 来解析零件 1。
    2. 通过点击模型视窗中的一个点或使用高级选择器 ... 来解析原点。
      1. 要选择一个现有点，请执行以下任一操作：
        • 在模型视窗中，选择硬点。
        • 点击 ...，然后在模型树中选择一个硬点。
      2. 要创建新的硬点，请选择零件上的顶点、中点、边或面。选择边缘或面时，将在边缘或面的中心创建点。
      3. 要选择全局原点，请点击 。
    3. 通过点击模型视窗中的曲线或使用高级选择器 ... 解析曲线。
    4. 点击模型视窗中的硬点、边、面或全局原点，或使用高级选择器 ... 解析参考收集器。
      1. 要选择一个现有标记，请执行以下任一操作：
        • 在模型视窗中，选择标记。
        • 点击 ...，然后在模型树中选择标记。
      2. 要创建新标记，请选择零件上的顶点、中点、边或面。选择边或面时，标记会在边或面的中心创建。
      3. 要选择全局帧，请点击 。
    CurveToCurveJoint
    1. 通过点击模型视窗中的曲线或使用高级选择器 ... 解析曲线 1。
    2. 通过点击模型视窗中的曲线或使用高级选择器 ... 解析曲线 2。
    3. 通过点击模型视窗中的硬点、边、面或全局原点，或使用高级选择器 ... 解析参考 1 收集器。
      1. 要选择一个现有标记，请执行以下任一操作：
        • 在模型视窗中，选择标记。
        • 点击 ...，然后在模型树中选择标记。
      2. 要创建新标记，请选择零件上的顶点、中点、边或面。选择边或面时，标记会在边或面的中心创建。
      3. 要选择全局帧，请点击 。
    4. 通过点击模型视窗中的硬点、边、面或全局原点，或使用高级选择器 ... 解析参考 2 收集器。
      1. 要选择一个现有标记，请执行以下任一操作：
        • 在模型视窗中，选择标记。
        • 点击 ...，然后在模型树中选择标记。
      2. 要创建新标记，请选择零件上的顶点、中点、边或面。选择边或面时，标记会在边或面的中心创建。
      3. 要选择全局帧，请点击 。
  7. 可选： 点击 重置实体选择并选择新实体。
  8. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
    在模型中添加高级铰接实体后，其属性将自动显示在属性编辑器中。

编辑高级铰接

  1. 选择高级铰接。
  2. 从以下方法中选择：
    表 3. 编辑方法
    要使用此方法 则
    “高级铰接”工具
    1. 在“运动”功能区的“配置文件”下选择 "Analyst"。

    2. 在“连接”下，选择高级铰接工具。

    3. 此时显示操作面板。
    4. 要编辑参考，请按照添加高级铰接部分的步骤操作。
    属性编辑器
    1. 在视图菜单中选择属性编辑器。
    所选高级铰接的属性将列在属性编辑器中并可供编辑。请参阅高级铰接属性。

高级铰接属性

属性编辑器中高级铰接属性的描述。

表 4.
属性名称 说明
常规
名称 实体名称
变量名称 变量名，实体的唯一标识符字符串
ID 一个唯一的标识性整数
类型 高级铰接类型
零件 1 应用高级铰接的零件。此选项仅适用于 PointToCurveJoint。
原点 应用高级铰接的位置。此选项仅适用于 PointToCurveJoint。
曲线 定义原点可移动的轮廓或形状的曲线。此选项仅适用于 PointToCurveJoint。
曲线 1 定义第一个零件轮廓或形状的曲线。此选项仅适用于 CurveToCurveJoint。
曲线 2 定义第二个零件轮廓或形状的曲线。此选项仅适用于 CurveToCurveJoint。
参考 曲线的参考帧（标记）。此选项仅适用于 PointToCurveJoint。
参考 1 第一条曲线的参考帧（标记）。此选项仅适用于 CurveToCurveJoint。
参考 2 第二条曲线的参考帧（标记）。此选项仅适用于 CurveToCurveJoint。
