模态荷载工况

设置和编辑模态载荷工况。

  1. 在“结构”功能区上，选择模态工具或双击设置 以获取模型浏览器中的结构载荷。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息，请见查找和搜索工具。
    提示： 右键点击模型浏览器中的载荷工况文件夹，选择新建载荷工况，然后选择载荷工况类型以创建新的载荷工况：

    显示模态或模态（预应力）操作面板。

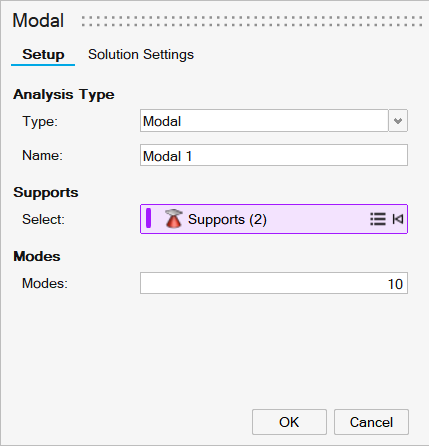

    图 1. 模态载荷工况

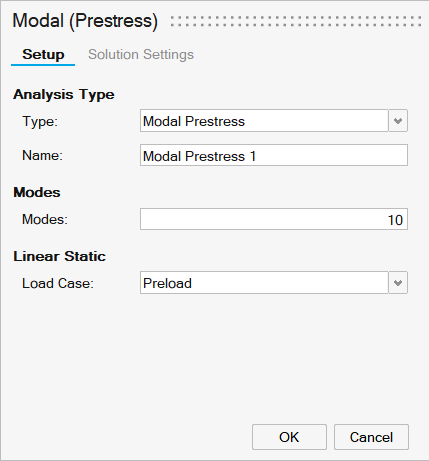

    图 2. 模态（预应力）载荷工况


  2. 从类型下拉菜单中选择分析类型。
    注： 预应力荷载工况为线性。根据预载条件，产生的作用可能是削弱或加强结构。
    • 如果预载被压缩，通常会对结构产生削弱作用（例如，压缩预载下的列或支柱）。
    • 如果预载被拉伸，通常会产生加强作用（例如，离心预载下的旋翼机叶片）。
  3. 在名称框中输入一个名称来标识载荷工况。
  4. 对于模态分析，请输入支撑参数。
    • 使用支撑收集器，并点击您想要包含在载荷工况中的支撑。选中要包含其支撑的载荷工况。
      提示： 您还可以在模型浏览器中选择支撑。
      注： 点击展开/折叠 显示或隐藏所选支撑的列表。如果需要移除支撑，请右键点击该支撑并选择移除。

    • 对于模态预应力分析，请输入模式数量，并从下拉菜单中选择载荷工况。
  5. 输入要包含在分析中的模式数量。
  6. 对于模态预应力分析，请从载荷工况下拉菜单中选择预应力。
  7. 如果将 SimSolid 用作求解器，则可以使用“求解设置”选项卡完善 SimSolid 求解。
  8. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
    注： 在分析或优化模型时，所有载荷工况都包括在内。您可以抑制您不想包含在运行中的载荷。
