结构载荷工况

在“结构仿真”功能区上，选择结构工具，或双击设置

以获取模型浏览器中的结构载荷。

提示：要查找并打开工具，按 Ctrl+F。更多信息，请见查找和搜索工具。

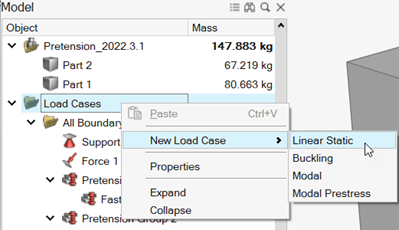

提示：右键点击模型浏览器中的载荷工况文件夹，选择新建载荷工况，然后选择载荷工况类型以创建新的载荷工况：

显示“结构（线性静态）”或“结构（线性屈曲）”操作面板。

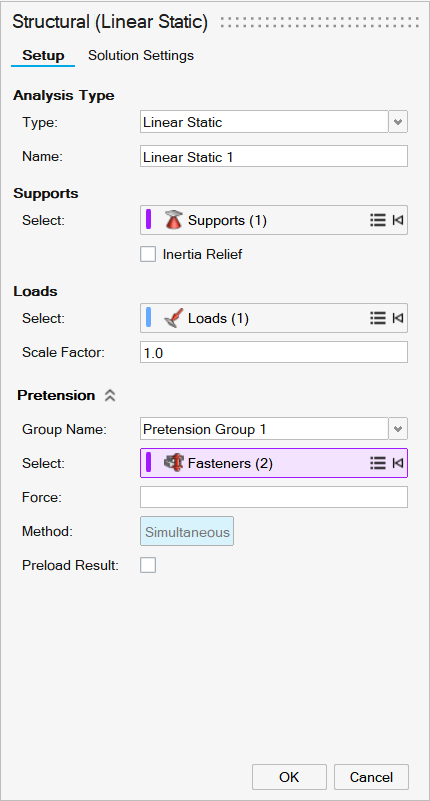

在“设置”选项卡上，从类型下拉菜单中选择分析类型。

注：屈曲模式用于预测零件在承受载荷的情况下何时会弯曲或折叠。您可以选择模式数量和要包含的屈曲载荷工况。相应的屈曲载荷系数将有助于您确定引起零件屈曲所需的载荷。如果值介于 -1 和 1 之间，预计会在给定载荷下出现屈曲。

在名称框中输入一个名称来标识载荷工况。

对于线性静态载荷，请输入支撑参数。

使用支撑收集器，并点击您想要包含在载荷工况中的支撑。选中要包含其支撑的载荷工况。
提示：您还可以在模型浏览器中选择支撑。
注：点击展开/折叠显示或隐藏所选支撑的列表。如果需要移除支撑，请右键点击该支撑并选择移除。
选择惯性释放，将惯性释放施加到所有载荷工况。支撑将被忽略。

对于线性静态载荷，请输入载荷参数。

使用载荷收集器选择要纳入分析的载荷。选择载荷工况将包括其载荷。
提示：您还可以在模型浏览器中选择载荷。
注：点击展开/折叠显示或隐藏所选载荷的列表。如果需要移除载荷，请右键点击该载荷并选择移除。
输入比例因子，对力进行缩放。

对于线性静态载荷，请输入预张力参数。

从下拉菜单列表中选择一个组名称.
注：每个线性静态分析可包括一个预张力组。
使用螺栓连接收集器选择要包含预张力的螺栓连接。
提示：您还可以在模型浏览器中选择载荷。
注：点击展开/折叠显示或隐藏选定螺栓连接列表。如果需要移除螺栓连接，请右键点击该螺栓连接并选择移除。
在力框中输入数值，指定预张力的大小。
选择同步对所有螺栓连接同时施加力。
注：使用 SimSolid 时，会对所有螺栓连接同时施加力。使用 OptiStruct 时，荷载会依次施加。
选择预载结果复选框，生成仅考虑螺栓连接预张力的附加结果。
注：线性静态载荷仅限于单个预张力组。

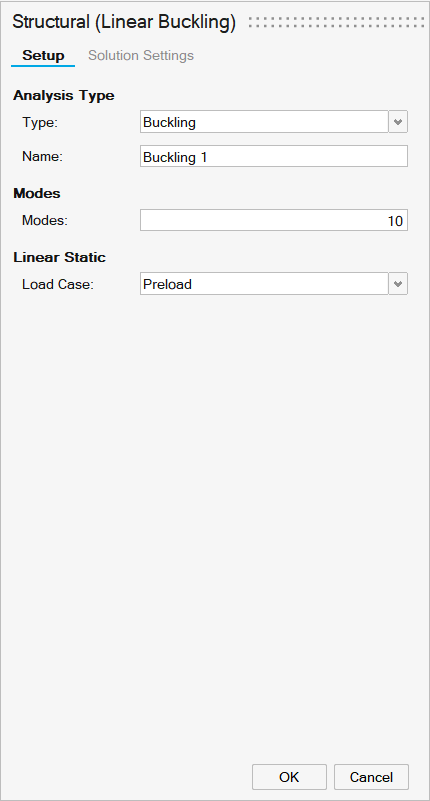

对于屈曲分析，请输入模式数量，并从下拉菜单中选择载荷工况。

如果将 SimSolid 用作求解器，则可以使用“求解设置”选项卡完善 SimSolid 求解。

鼠标右击划过勾选标记以退出，或双击鼠标右键。

注：在分析或优化模型时，所有载荷工况都包括在内。您可以抑制您不想包含在运行中的载荷。
