SS-T：1040 液体

教程级别：初级 在 SimSolid 中施加液体。

目的
SimSolid 执行无网格结构分析，适用于全功能零件和装配，容忍几何缺陷，并在几秒钟至几分钟内运行。在本教程中，您将执行以下操作：
  • 向水箱施加液体。
模型描述
本教程需要以下模型文件：
  • LiquidMass.ssp

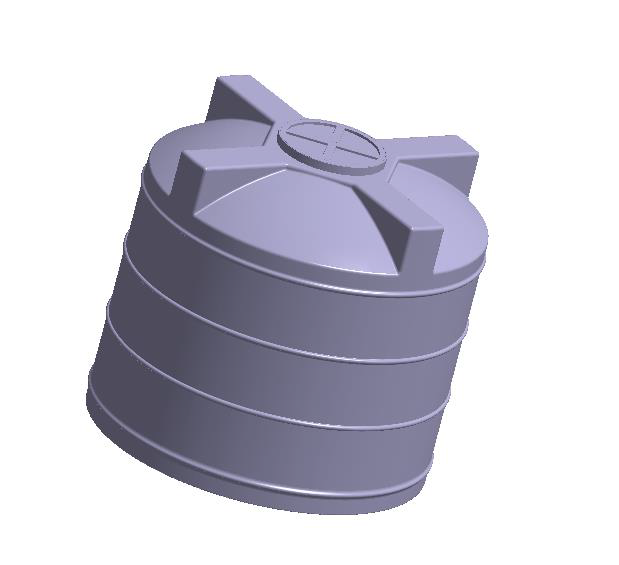

图 1.


该文件有以下规格：
  • 所有零件的材料都设置为塑料。
  • 常规连接的间隙和穿透容差为 2 mm。
  • 模态分析已定义和求解。

打开项目

  1. 启动新 SimSolid 会话。
  2. 在主窗口工具栏中，点击 Open Project 。
  3. 在打开项目文件对话框中，选择 LiquidMass.ssp
  4. 点击确定。

复制设计研究

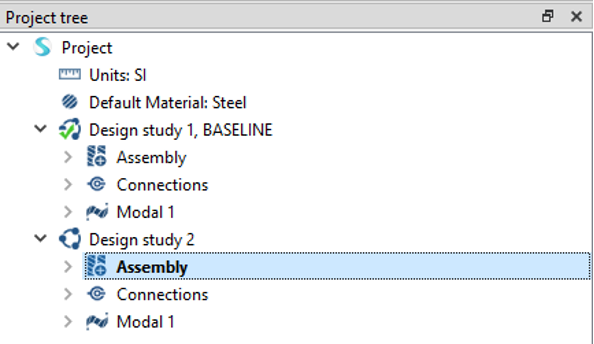

在项目树中，右击 Design study 1, BASELINE 分支，然后从 右键菜单 中选择 Copy。
设计研究 2 将显示在项目树中。将液体施加于第二个设计研究中。
图 2.


施加液体

  1. 在项目树中，点击 Assembly 分支。
  2. 在工作台工具栏上，选择 。
  3. 在主窗口工具栏上，选择 （修剪带平面的装配）。
    这样就可以选择水箱的内表面。

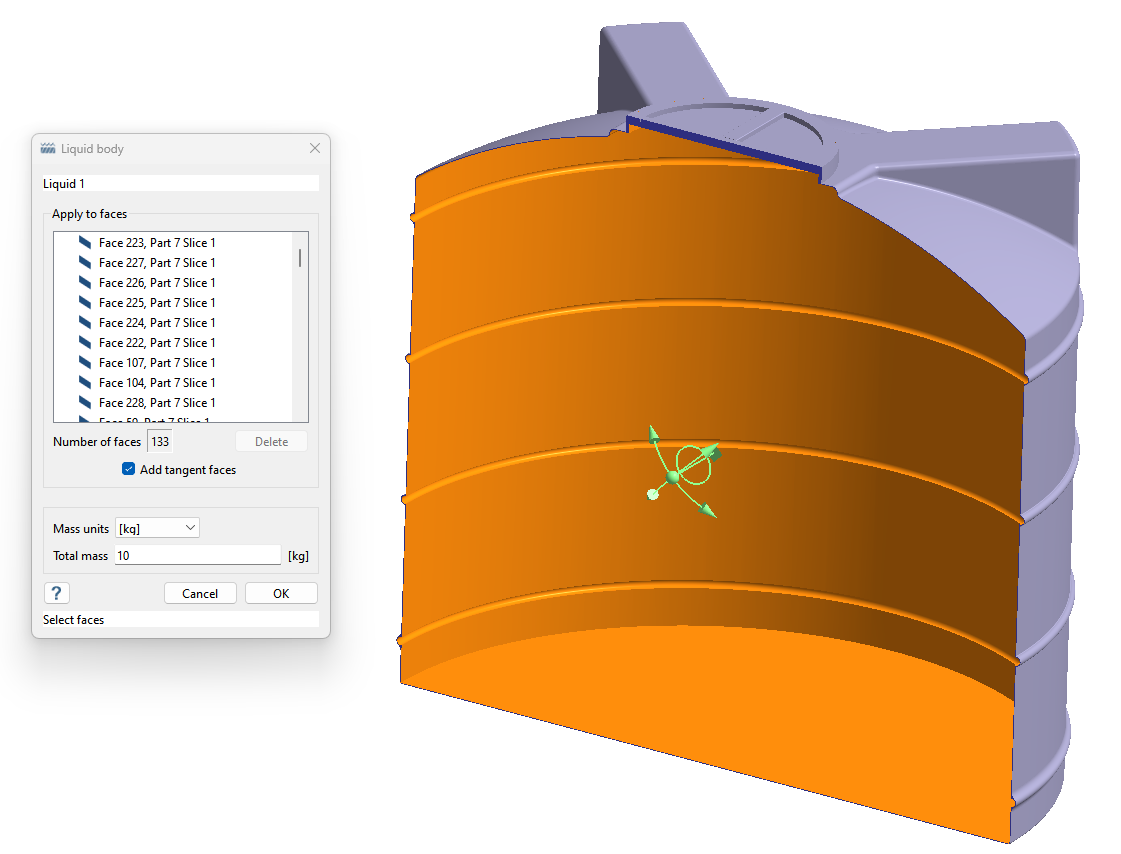

  4. 在模型视窗中，选择 图 3 中显示为橙色的面。
    图 3.


  5. 对于总质量，输入 10。
  6. 点击确定。

运行分析

  1. 在项目树中，打开分析工作台。
  2. 点击 Solve
SimSolid 会运行设计研究 1 中的分析。结束后，每个分析的结果分支将显示在项目树中。

查看结果

  1. 在项目树中，选择 Design Study 1 > Modal 1 子工况。
  2. 在分析工作台上，选择 > Displacement Magnitude。

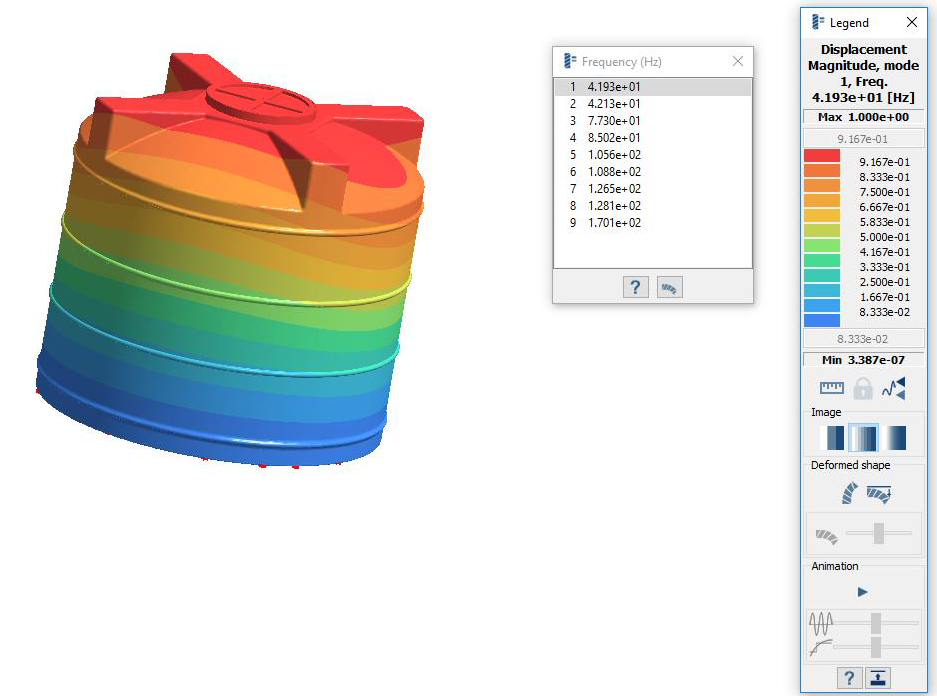

    图例窗口将打开并显示云图。频率 (Hz) 窗口将打开，并列出各种模式。
    图 4.


比较有无液体的结果

  1. 绘制设计研究 1 的模态 1 子工况的位移大小。
    1. 在项目树上，选择 Design Study 1 > Modal 1。
    2. 在分析工作台工具栏中，点击 Results plot 。
    3. 选择 Displacement Magnitude。
  2. 在项目树中，点击设计研究 1 和设计研究 2 的模态 1 的 Results 分支，比较位移大小云图。
    图 5. 有液体的结果

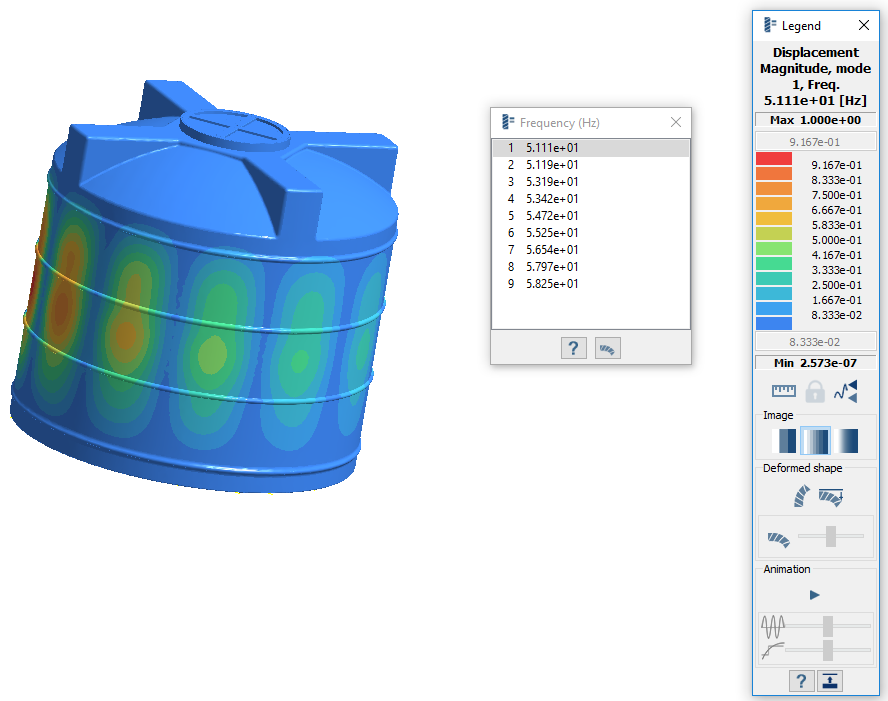

    图 6. 无液体的结果
