整列 - サーフェス

サーフェスツールは、節点、要素、ラインおよびポイントを、ユーザー定義の方向または選択されたサーフェスへの法線に沿って、サーフェス上に投影するのに使用します。

  1. 2次リボンでSurfacesツールをクリックします。
    図 1.


  2. ターゲットサーフェスに投影するソースエンティティとして、節点、要素、ライン、またはポイントを選択します。
  3. Targetセレクターを使用して、整列先のターゲットサーフェスを選択します。
  4. をクリックします。

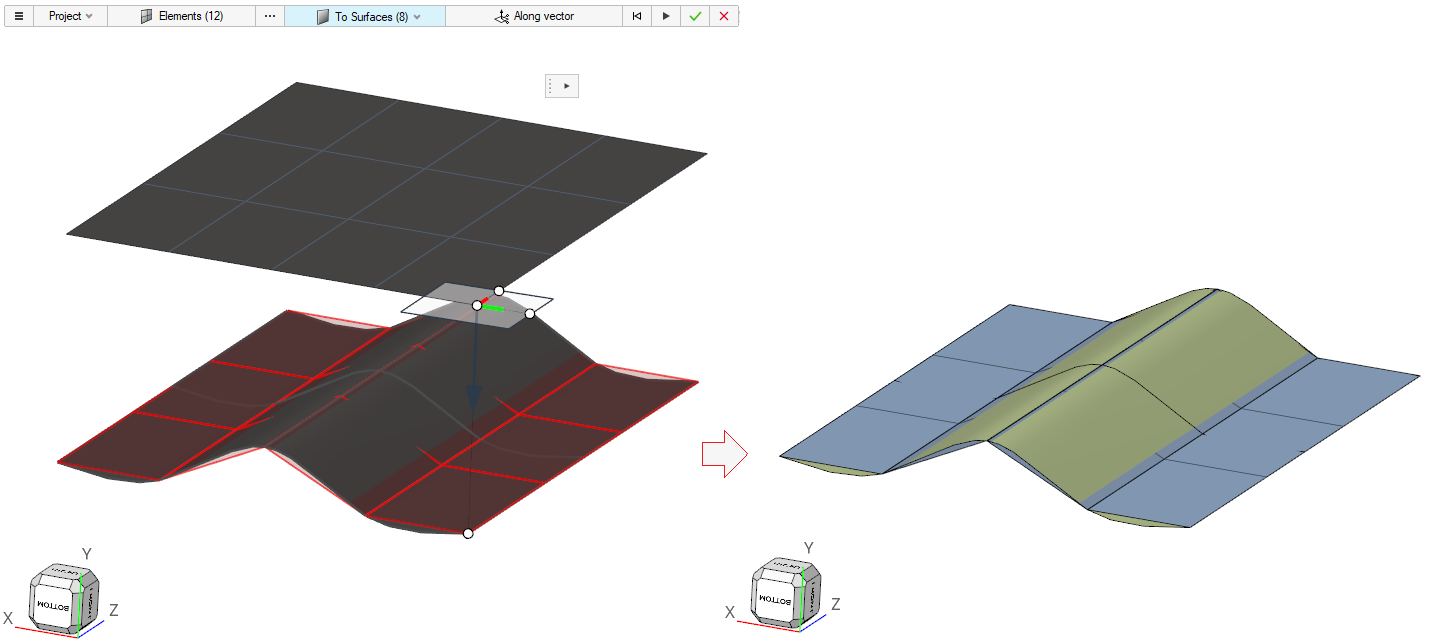

    図 2.
