零件上的运行分析

使用“运行零件分析”工具为要分析的零件配置各种设置。

  1. 点击分析零件图标上的运行分析 。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息，请见查找和搜索工具。

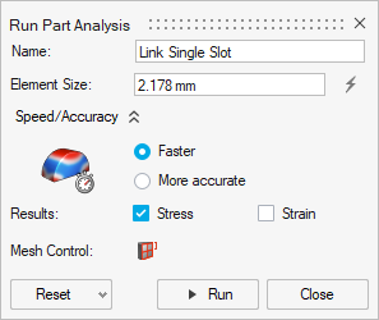

  2. 选择要分析的零件。此时弹出运行零件分析窗口。


  3. 名称默认为零件名称，但可在文本栏中输入其他名称。
  4. 根据需要更改单元尺寸。增加单元尺寸将得到更为粗糙的结果，减小单元尺寸将得到更为精细的结果。
  5. 在速度/精度下，从以下选项中选择：
    • 更快，使用一阶单元。
    • 更精确，使用二阶单元。
  6. 在结果下，选择您希望看到的输出类型。默认情况下将生成应力输出组件。
  7. 可选： 使用网格控制，可以为零件上的不同面指定特定的网格尺寸。
  8. 任何时候，如果要恢复运行零件分析窗口的默认选项，请点击还原，然后选择默认。
  9. 点击运行按钮开始分析。
提示：
  • 如果您选择的零件属于刚体组，则将分析整个刚体组。
  • 如果不想等待运行完成，也可在关闭“运行状态”窗口后继续在 Inspire 中工作。点击“分析零件”图标上的“运行状态”工具，可随时查看运行状态。
  • 分析不可用于设计空间，因此无需将模型分为设计和非设计空间，也无需仅向非设计空间施加载荷。分析可用于任何零件。然而，如果随后想要优化零件，则应将零件分为设计空间和非设计空间，并在运行基线分析前施加相应的载荷和固定约束。
  • 如果要对优化后的形状运行重新分析，请双击该形状，然后使用“形状浏览器”上的“分析”按钮。
  • 要导出仿真期间作用在零件上的所有载荷，请创建任何与零件相关的绘图，右键点击该绘图，然后选择导出零件上的载荷。还有一个选项可以导出附着到零件的所有对象的连接位置。
