OS-HM-T:9000 ダルシーフロー - 対流トポロジー最適化、PCB冷却
チュートリアルレベル：上級本チュートリアルでは、OptiStructのトポロジー最適化機能を使用して、CPU周囲の冷却チャンネルの設計を生成します。この設計には、ダルシーフロー解析が使用されます。
開始する前に、このチュートリアルで使用するファイルを作業ディレクトリにコピーします。
本チュートリアルの方法1と方法2の両方で同じモデルファイルを使用します。

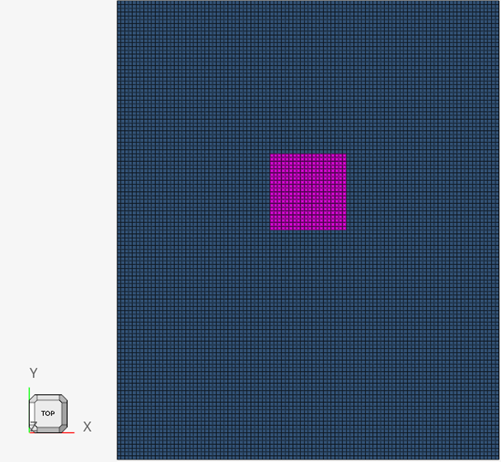

設計領域（青色）および非設計領域（ピンク色）を含む有限要素メッシュを図 1に示します。図 1.
設計領域および非設計領域の材料を示すモデルをHyperMeshにインポートします。適切な材料特性、境界条件、荷重および最適化パラメータが定義され、OptiStructが最適な冷却チャンネルを決定します。
以下の演習が含まれます：
- モデルのHyperMeshへの読み込み
- 設計材料とソリッド材料のセットアップ
- 最適化のセットアップ
- 結果のHyperViewでの表示
