/FUNCT_SMOOTH

Blockフォーマットキーワード荷重とともに使用するスムーズステップ解析関数を定義します。

フォーマット


(1)	(3)	(5)	(7)
/FUNCT_SMOOTH/`fct_ID`
`fct_title`
`Ascalex`	`Fscaley`	`Ashiftx`	`Fshifty`
`X`₁	`Y`₁
`X`₂	`Y`₂
etc.	etc.
`X`_N	`Y`_N

定義


フィールド	内容	SI単位の例
`fct_ID`	関数の識別子（整数、最大10桁）
`fct_title`	関数のタイトル（文字、最大100文字）
`Ascalex`	横軸のスケールファクターデフォルト = 1.0（実数）
`Fscaley`	縦軸のスケールファクターデフォルト = 1.0（実数）
`Ashiftx`	横軸シフト値デフォルト = 0.0（実数）
`Fshifty`	縦軸シフト値デフォルト = 0.0（実数）
`X`₁	関数定義の最初の横軸デフォルト = 0（実数）
`Y`₁	関数定義の最初の縦軸デフォルト = 0（実数）
`X`₂	関数定義の2番目の横軸（実数）
`Y`₂	関数定義の2番目の縦軸（実数）
`X`_N	（オプション）N番目の横軸ポイント
`Y`_N	（オプション）N番目の縦軸ポイント

例

#RADIOSS STARTER
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

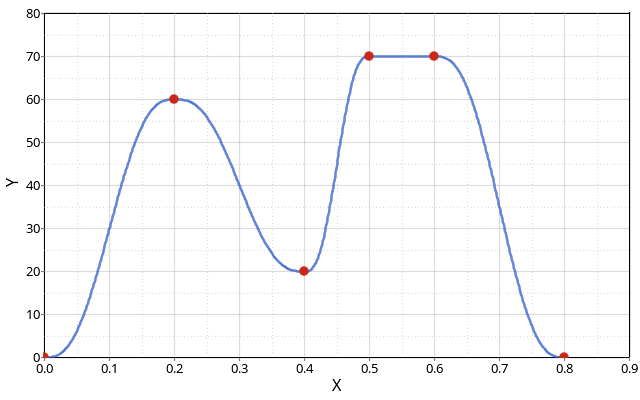

/FUNCT_SMOOTH/1
Displacement
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#            Ascalex             Fscaley             Ashiftx             Fshifty

#                  X                   Y
                   0                   0
                  .2                  60
                  .4                  20
                  .5                  70
                  .6                  70
                  .8                 0.0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#ENDDATA

ポイント1および2は必須です。
関数とテーブルで同一の識別子を共有することはできません。
この関数は、以下のオプションで使用できます：
/IMPDISP、/IMPVEL、/IMPACC、/IMPDISP/FGEO、/IMPVEL/FGEO、/IMPVEL/LAGMUL、/PLOAD、/CLOAD、/GRAV、/IMPTEMP、および/IMPFLUX
X₁未満の横軸では、縦軸値はY₁です。
X_Nより大きい横軸では、縦軸値はY_Nです。
関数は、次のように、まずスケーリングされてからシフトされます。
$X_{n e w} = X_{o l d} \cdot A s c a l e_{x} + A s h i f t_{x}$
$Y_{n e w} = Y_{o l d} \cdot F s c a l e_{y} + F s h i f t_{y}$
ここで、 $X_{o l d}$ および $Y_{o l d}$ は、関数からの値です。
縦軸は、各タイムステップで計算され、スムーズな関数が得られます。
関数は、以下のように、連続する2つの入力データ値 $i$ と $i + 1$ を使用して計算されます：
$\begin{array}{l} If x \leq X_{1} then y = Y_{1} \\ {If X}_{1} < x < X_{N} then y = y_{i} + (y_{i + 1} - y_{i}) d^{3} (10 - 15 d + 6 d^{2}) \\ where, d = \frac{x - x_{i}}{x_{i + 1} - x_{i}} \\ If x \geq X_{N} then y = Y_{N} \end{array}$
