数据集

数据集是一种容器实体，可容纳各种数据类型的属性，如实数、整数、字符串、布尔型、文件名和选项。

数据集可用于对系统或分析的各种属性进行分类和组织，然后将其链接到其他实体。

添加数据集

使用数据集工具创建由对象类型（如实数、字符串、布尔型、整数和选项）组成的数据集。

  1. 在“运动”功能区的“配置文件”下，选择 Analyst。
  2. 在“参考”下，从下拉菜单中选择数据集工具。如果“数据集”不可见，请使用样条工具下的 下拉菜单。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息，请见查找和搜索工具。
    此时会打开操作面板。
    图 1.


  3. 可选： 要选择父系统，请点击 ...。
  4. 可选： 编辑标签。
  5. 点击应用
    数据集实体已添加到所选父系统下的模型中，其属性将自动显示在属性编辑器中。
    注： 默认情况下，Inspire 中实体的变量名会遵循一定的约定。例如，所有数据集实体的变量名都以 "DataSet_" 开头。这是在 Inspire 中创建模型时建议遵循的约定，因为它在模型编辑和模型操作方面有许多优势。
  6. 可选： 要添加、修改或删除附件，请参阅附件获取更多信息。
    注： 只能在属性编辑器中添加数据成员。请参阅数据集属性。

编辑数据集

使用“数据集”工具或属性编辑器编辑数据集。

  1. 选择数据集。
  2. 从以下方法中选择：
    表 1. 编辑方法
    要使用此方法 则
    “数据集”工具
    1. 在“运动”功能区的“配置文件”下选择 "Analyst"。

    2. 在“参考”下，选择数据集工具。

    3. 此时会显示“数据集”操作面板。
    属性编辑器
    1. 在视图菜单中选择属性编辑器。
    所选数据集的属性会列在属性编辑器中并可供编辑。请参阅数据集属性。
  3. 要添加、修改或删除附件，请打开操作面板。有关详细信息，请参阅附件。

数据集属性

属性编辑器中的数据集属性描述。

表 2.
属性名称 说明
常规
名称 实体名称
变量名称 变量名，实体的唯一标识符字符串
ID 一个唯一的标识性整数

如果场是成对实体，则会为左右两边分别设置 ID。
定义
名称 数据集实例化所依据定义的变量名。
文件 定义文件名 (mdl)，如果定义通过文件包含。
文件已修改 表示定义文件已修改，但未保存。
属性
数据成员 点击添加/删除，打开一个浮动对话框，您可以在其中添加或删除数据成员。
从以下选项中选择类型：
  • 整数
  • 实数
  • 布尔运算
  • 字符串
  • 选项
  • 文件
    • 可选择为文件选择输入复选框。

点击 + 图标，将数据成员添加到表格中。

要删除数据成员，请在表格中选择一行，然后点击
垃圾桶删除图标
图标。

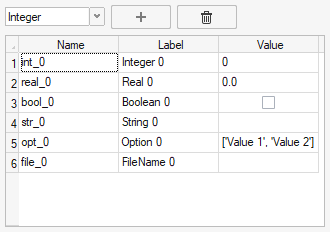

图 2. 数据成员添加/删除对话框


您可以在对话框和“属性编辑器”表中编辑大部分数据成员值。您只能在对话框中编辑数据成员的名称和标签，以及选项类型的值。在属性编辑器的以下字段中，数据成员以其名称标识。
[整数数据成员] 输入一个整数值。
[实数数据成员］ 输入一个实数值。
[布尔数据成员］ 选择或取消选择复选框以设置布尔 True/False 值。
[选项数据成员] 从下拉菜单中选择选项。
注： 要编辑选项的值，请打开数据成员添加/删除对话框。
[文件数据成员］ 点击分析探索器底部的
浏览文件
图标来浏览文件。
附件
[附件] 点击附件名称打开数据集操作面板。要添加或编辑附件，请参阅附件。
