要素結果の節点平均化と集約
重要: HyperView - MultiCore プロファイルのみ、以下の用語の名称が変更されています：
- Simple averagingは、"compute then average"です。
- Advanced averagingは、"average then compute"です。
- Averaging modeは"Aggregation mode"です。
- Averaging across componentsは、"Aggregation across components"です。
節点における要素結果の節点平均化は、その要素を通過するすべての要素コーナー結果の平均を言います。

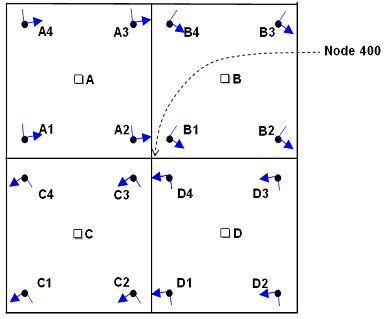

要素についてコーナー結果が得られない場合、節点平均の計算には重心結果が使用されます。下の図に示す例では、4つの要素が節点400を通過しています。節点400における平均結果は、下記に等しくなります：
- Use corner dataがオンの場合
- Use corner dataがオフの場合
節点平均化のオプションは、ContourパネルおよびIsoパネルのAveraging methodドまたはAggregation methodドロップダウンメニューから選択できます。オプションには以下のものがあります：
- Simple （HyperView - MultiCoreプロファイルでは"compute then average"とも呼ばれます)）
- Advanced (HyperView - MultiCoreプロファイルでは、"average then compute"とも呼ばれます)
- Difference
Use corner dataオプションがContourパネルまたはIsoパネルでアクティブにされている場合は、次の平均化方法もドロップダウンメニューに表示されます：
- Max of Corner
- Min of Corner
- Extreme of Corner
これらの方法では、すべてのコーナー値から最大値、最小値、または極値が集計され、その値が要素の中心に割り当てられます。例えば、要素Aに対してMax of corner平均化方法を使用すると、A1、A2、A3、A4の最大値が要素の中央に割り当てられます。
節点を結合する要素の最大値と最小値を計算する以下の２つの平均化手法が、追加で用意されています：
- Maximum
- Minimum
上の図に示す例では、４つの要素が節点400を通過しています。節点400における最大結果は、下記に等しくなります：
max (A2, B1, C3, D4) - Use corner dataがオンの場合
max (A, B, C, D) - Use corner dataがオフの場合注: 節点400における最小結果を計算するには、
maxをminに置き換えます。制約事項: エンベロープ荷重ケースについて平均化はサポートされていません。
