セットエンティティエディター属性

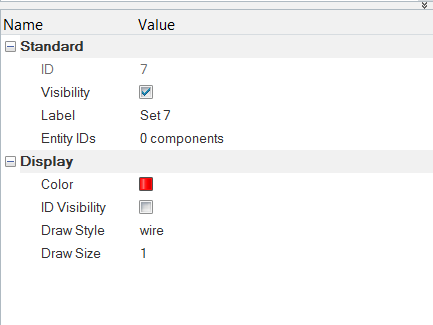

セットを編集するには、Resultsブラウザでセットを選択し、 エンティティエディターで属性を変更します。

Standard

ID

セットのID。

制約事項: この値は編集できません。

Visibility

このチェックボックスをアクティブ / 非アクティブにすることで、モデリングウィンドウでのセットの表示をオン / オフにします。

Label

この欄をクリックして、セットのラベルを変更します。

Entity IDs

アクティブセット内のエンティティ数が表示されます。この欄をクリックすると入力コレクターがアクティブになり、セットのエンティティタイプを選択 / 変更できます。Shiftキーを押しながらコレクターをクリックして、Extended Entity Selectionダイアログを表示することもできます。

Display

Color

カラーボックスとパレットを使用して、セット内のエンティティのフィーチャーラインの色を選択 / 変更します。

ID Visibility

セット / グループ内のエンティティのIDを表示します。

Draw Style

入力コレクターを使用して、アクティブなセットの描画スタイルを選択します：

• shaded（コンポーネントセットのみ）
• wire（コンポーネントセットおよび要素セットのみ）
• point（節点セットのみ）
• sphere（節点セットのみ）

Draw Size

アクティブなセットのワイヤーの太さおよびポイント / 球の描写のサイズを変更します。
