Altair HyperView 2025 リリースノート

全般

主な特長

  • HyperView - MultiCoreプロファイルにおいて、追加のソルバー、アニメーションモード、および複数の結果ファイルをサポート。
  • GLB Export - 凡例のバリエーションとモデル階層のスキップをサポート。
  • 結果のクエリ、インタラクティブな選択コンテキスト、3Dエクスポート、セットのためのPython API。
  • Safetyツール - 新規Upper Interior Impact Postツール

新機能

  • MultiCoreプロファイルの拡張

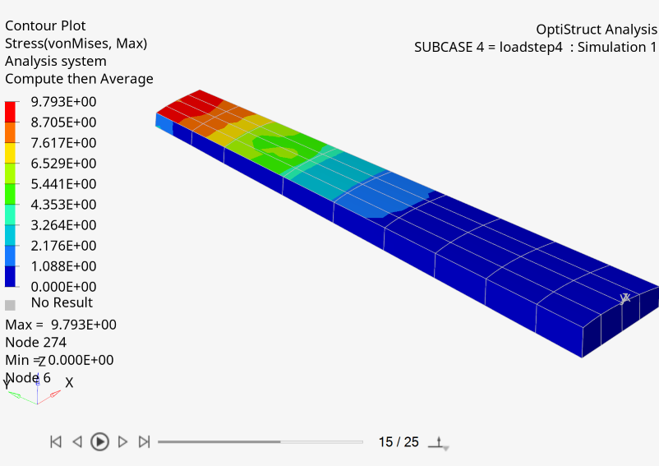

    HyperView - MultiCore（HV - MC）プロファイルの対象範囲は、Linearアニメーションモードの追加、およびOptiStruct、Nastran、Ansysの結果のサポートにより、このリリースで大幅に拡大されました。以前は、HV - MCはTransientアニメーションモードとRadioss、LS-DYNA、Abaqus、PamCrashの結果のみをサポートしていました。HV-MCのさらなる機能強化は、今後のリリースで予定されています。
    図 1.

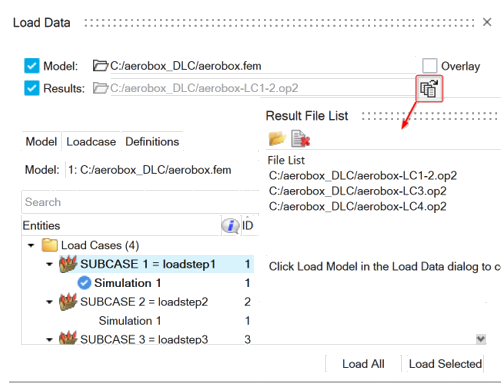

    また、HyperView - MultiCoreは、1つのモデルに複数の結果ファイルを添付するオプションをサポートしました。以前は、HyperView - Generalプロファイルでのみ利用可能でした。
    図 2.


  • GLB Export Enhancements

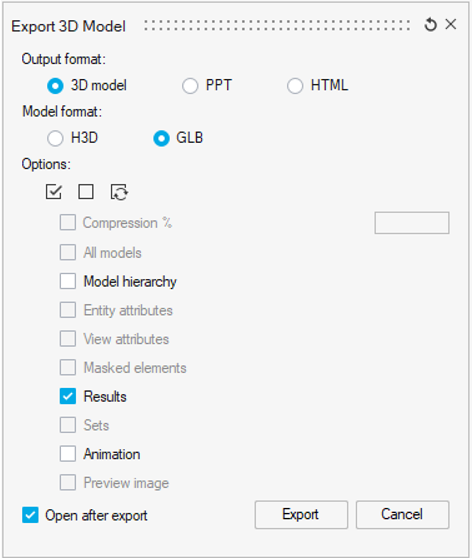

    • GLBエクスポート時にモデル階層をスキップできるようになりました。これにより、エクスポート時間が短縮され、ファイルサイズが小さくなりました。このオプションは、モデル階層を使用しない表示モードとは別に、GLBを表示する3Dモデル形式とPPT形式の両方に関連します。このオプションの効果は、パート数の多いモデルでより顕著に現れます。モデル階層はデフォルトでエクスポートからスキップされます。
      図 3.


    • GLBは、カスタム最大値、最小値、中間値、対数補間法などのHyperViewのコンタープロットの凡例バリエーションをサポートしています。
  • Python API

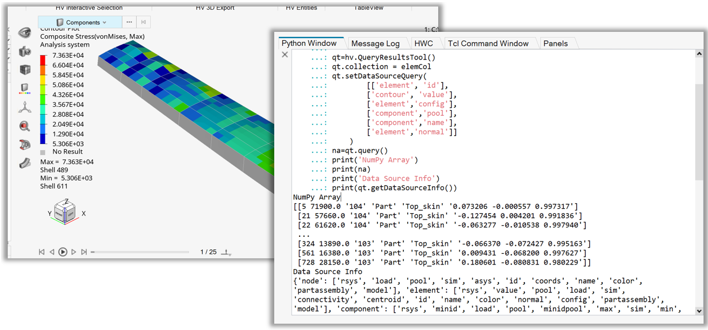

    • 新しい QueryResultsTool() クラスが導入されました。このAPIでは、NumPyの配列形式でエンティティの属性をクエリできます。
      図 4.

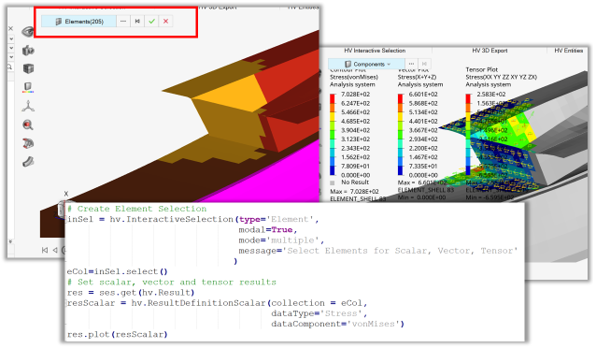

    • 新しく導入された InteractiveSelection() ツールを使用すると、インタラクティブな選択用のコンテキストを作成できます：
      • サポートされているエンティティタイプは、コンポーネント、節点および要素
      • 戻り値の型は、エンティティオブジェクトのコレクション、リスト、ソートされたリストです。
      • 単一選択、ウィンドウ選択、高度な選択をサポートしています。
      図 5.

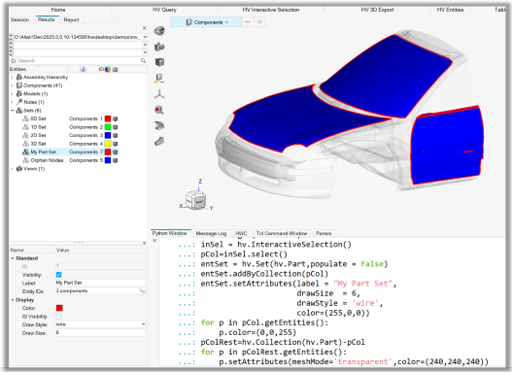

    • 新しいエンティティタイプクラスSet()は、HyperViewセットのすべての属性をサポートします。エンティティは、メソッドaddByCollection()、removeByCollection()、addBySet()およびremoveBySet()を使用して、コレクションおよびセットによって追加/削除できます。
      図 6.

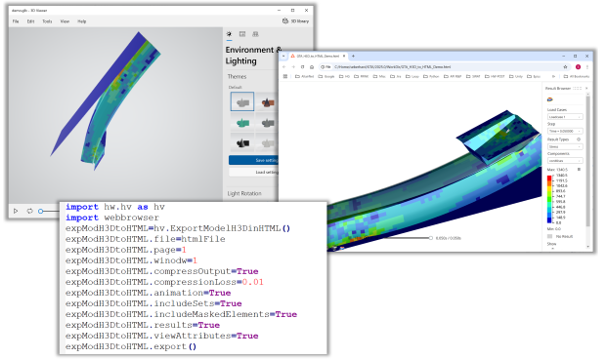

    • PythonのクラスExportModelGLBinPPT()、ExportModelH3DinPPT()、ExportModelH3DinHTML()、およびExportModelGLB()は、HyperViewからの3Dモデルのエクスポートをサポートしています。Export 3D Modelのグラフィカルユーザーインターフェースのすべての属性がサポートされています。
      図 7.

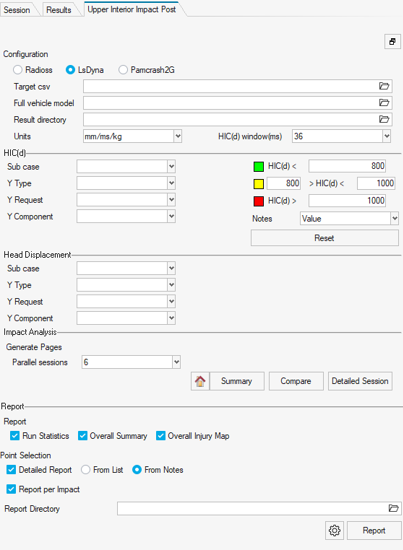

  • Upper Interior Impactツール

    Upper Interior Impactツールは、FMVSS201U解析のポスト処理を容易にします。Radioss、LSDyna、Pamcrashインファーフェースプロファイルで利用可能です。
    図 8.


    このツールは、入力として時刻歴ファイルと結果ファイルを使用し、最小限の入力でポスト処理を自動化するため、レポート作成のリードタイムを短縮できます。
    図 9.

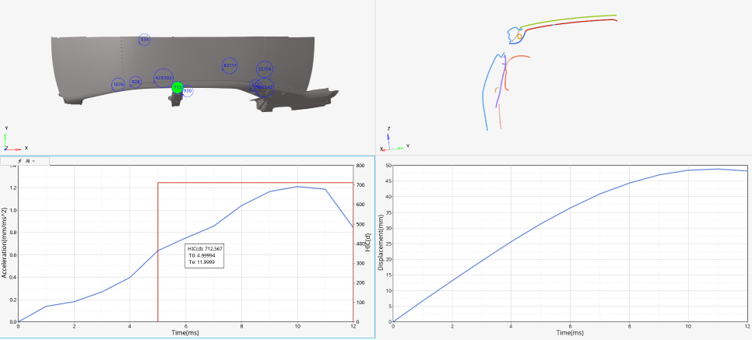

    各ターゲットポイントの詳細については、個別のセッションページでシミュレーション結果が表示されます。
    図 10.


機能強化

  • 用語の変更：このリリースでは、いくつかの結果関連オプションの名前が変更されています。
    • HyperView - MultiCoreでは、“simple”平均化手法は“compute then average”、“advanced”手法は“average then compute”に変更されました。
    • HyperView - GeneralおよびHyperView - MultiCoreの両プロファイルにおいて、"Abs Max Principal"結果コンポーネントの名称が"Extreme Principal"に変更されました。
  • Max Abs Principal：3つの主応力またはひずみの絶対最大値を計算するこの新しい計算結果は、両方のHyperViewプロファイルで利用できるようになりました。
  • Ctrl + MMBは回転中心の設定のみに更新され、自動フィットはAlt + MMBにマッピングされます。
  • 注釈のデフォルトの塗りつぶしの色が変更され、ライトテーマでもダークテーマでも見やすくなりました。

解決された問題点

  • View Cube > Standardオプションが正しく機能しない問題。
  • h3dファイルをロードするとHyperView - MultiCoreアプリケーションがハングする。
  • 一部のUHDマシンでセレクターボタンのテキストが途中で切れる問題。
  • ホットスポット検索ツールは、IDが重複している場合に、誤ったエンティティに添付されたメモを作成する。
  • 多数の荷重ケースを含む結果を扱う場合、荷重ケースの全選択または非選択に時間がかかる。
  • 結果のないモデルのノートを編集すると、アプリケーションがクラッシュすることがありました。
  • HyperView Playerで、表示コントロールから軸対称をオン / オフする際のアプリケーションエラー。
  • Measuresツールでエンティティを選択する際に、ショートカットキーが機能しない。
  • HTMLファイルがキューブの表示にラベルを表示しない。
  • HTMLで、コールアウトテーブルがRMBの環境設定を保存しない。

Extensions

機能強化

バージョン管理の改善
同じ名前と作成者で、異なるバージョンとサポート対象の製品バージョンを持つ複数の拡張機能が登録されている場合、最も適切な "minProductVersion" を持ち、最新"version"を持つ拡張機能が最初にロードされます。
図 11.


メッセージの改善
拡張機能の登録に失敗した場合に表示されるメッセージを改善しました。同じ名前と作成者で登録されている他の拡張子に関する詳細情報が提供されるようになりました。
図 12.


EXTENSION_DIR変数のサポート
EXTENSION_DIR変数がXMLファイル内のすべてのコマンド属性でサポートされるようになりました。以前は$EXTENSION_DIR 変数はコマンド属性にのみサポートされていました。
図 13.
