2Dメッシング

チュートリアルレベル：初級 このチュートリアルでは、メッシュの作成、調整、編集を行います。

開始する前に、このチュートリアルで使用するファイルを作業ディレクトリにコピーします。
このチュートリアルでは以下のことを行います:
  • 初期メッシュの作成
  • メッシュの調整
  • メッシュの編集

メッシュの作成

このステップでは、初期メッシュを作成して検査します。

  1. HyperMeshを開始します。
  2. メニューバーでFile（ファイル） > Open（開く） > HyperMesh Model（HyperMeshモデル）をクリックします。
  3. 作業ディレクトリに移動し、BracketLeg_Start.hmを選択してOpenをクリックします。
    モデルがモデリングウィンドウ内に開かれます。
  4. Topology（トポロジー）リボンから、Param/Criteria（パラメータ/基準値）のParameters Editorツールを選択します。
    図 1.


  5. Parameter Editorダイアログでをクリックし、ブラウズしてcrash_2mm.paramファイルを開きます。
  6. Applyをクリックして、Parameter Editorダイアログを閉じます。
  7. Topology（トポロジー）リボンから、Param/Criteria（パラメータ/基準値）のCriteria Editorツールを選択します。
    図 2.


  8. Criteria Editorダイアログでをクリックし、crash_2mm.criteriaファイルを探して開きます。
  9. Applyをクリックして、Criteria Editorダイアログを閉じます。
  10. 2DリボンからFreeform > Create（作成）ツールを選択します。
    図 3.


  11. モデリングウィンドウで、表示されているすべてのサーフェスを選択します。
  12. ガイドバーでをクリックします。

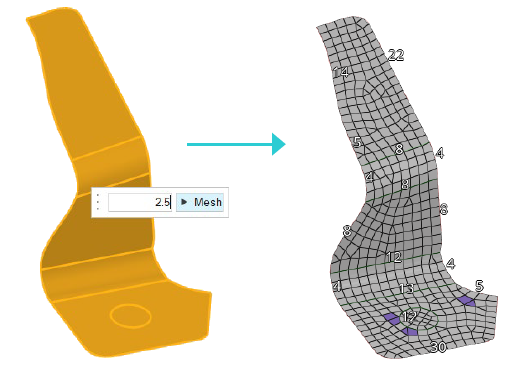

  13. Element size（要素サイズ）に、2.5と入力します。
    図 4.


  14. ガイドバーでMeshをクリックします。

メッシュの調整

  1. 必要に応じて、2DリボンからFreeform > Density（分割数）ツールを選択します。
    図 5.

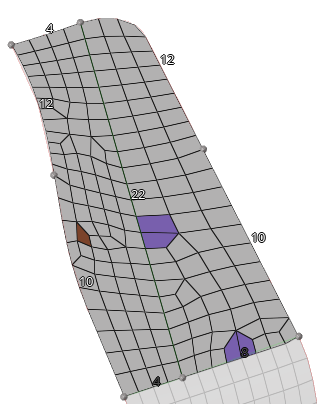

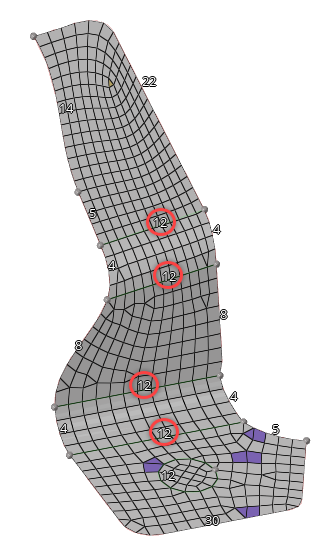

  2. 図 6に示しているエッジの密度を12に設定します。
    1. 密度が12のエッジにカーソルを合わせ、Ctrl > Cキーを押して設定をコピーします。
    2. 変更するエッジにカーソルを合わせ、Ctrl > Vキーを押して設定を貼り付けます。
    3. 必要に応じて、ガイドバーからUpdate（更新）を選択します。
    図 6.


    ヒント: マッピングされたサーフェスを自動的に更新するには、ガイドバーからをクリックし、Auto update（自動更新）を選択します。
  3. 2Dリボンから、Freeform > Edit Faces（フェイスの編集）ツールを選択します。
    図 7.

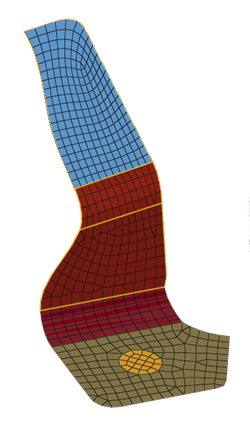

  4. モデリングウィンドウで、図 8でハイライト表示されている2つのサーフェスを選択します。
    図 8.


  5. マイクロダイアログで、Element typeをQuads onlyに設定します。
  6. Map Typeタブを選択し、Map asがRectangleに設定されていることを確認します。
  7. Topology（トポロジー）リボンからSplit（分割） > Interactive（インタラクティブ）ツールを選択します。
    図 9.


  8. 左クリックしてドラッグし、サーフェスを分割するためのラインを作成します。
    図 10.

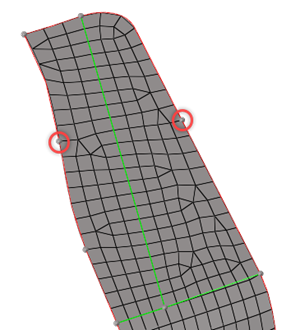

  9. 左クリックして、2つの固定ポイントを作成します。
    図 11.


  10. 2DリボンからFreeform > Create（作成）ツールを選択します。
    図 12.

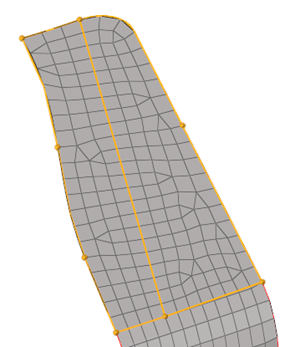

  11. モデリングウィンドウで2つのサーフェスを選択し、ガイドバーまたはマイクロダイアログからMesh（メッシュ）をクリックします。
    図 13.


  12. 必要に応じて、2DリボンからFreeform > Density（分割数）ツールを選択します。
    図 14.


  13. 図 15のようにエッジの密度を設定します。
    図 15.


  14. 2Dリボンから、Freeform > Edit Faces（フェイスの編集）ツールを選択します。
    図 16.


  15. モデリングウィンドウで、右側のパートを選択します。
  16. マイクロダイアログで、Element typeがQuads onlyに設定されていることを確認します。
  17. Map Typeタブを選択し、Map asをTriangleに設定します。
  18. ツールを終了します。

メッシュの編集

  1. Topology（トポロジー）リボンからSplit（分割） > Interactive（インタラクティブ）ツールを選択します。
    図 17.

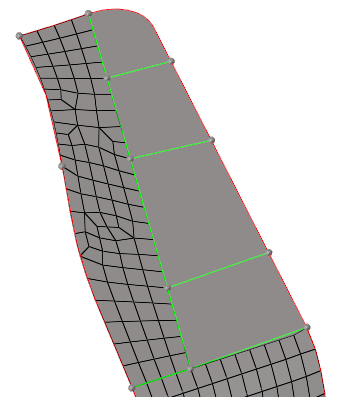

  2. 左クリックしてドラッグし、図 18のようにサーフェスを分割するためのラインを作成します。

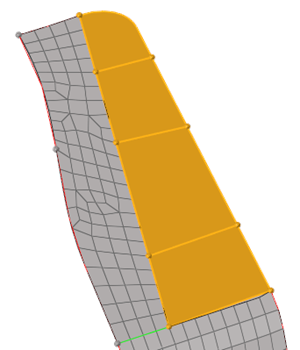

    図 18.


  3. 2DリボンからFreeform > Createツールを選択します。
    図 19.


  4. モデリングウィンドウで、4つのサーフェスを選択して、ガイドバーまたはマイクロダイアログからMeshをクリックします。
    図 20.


  5. 必要に応じて、2DリボンからFreeform > Densityツールを選択します。
    図 21.

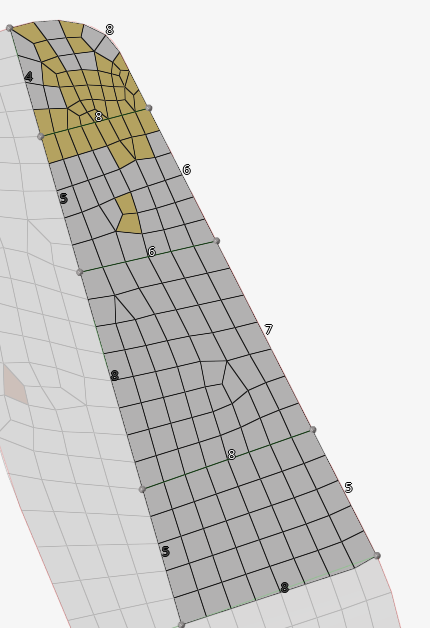

  6. 図 22のようにエッジの密度を設定します。
    図 22.


    注: ユーザーによりエッジ密度は多少異なる場合があります。図のような規則的なメッシュが得られるように、エッジ密度を調整します。
  7. 2Dリボンから、Freeform > Edit Facesツールを選択します。
    図 23.

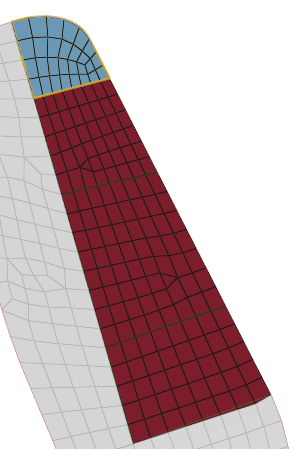

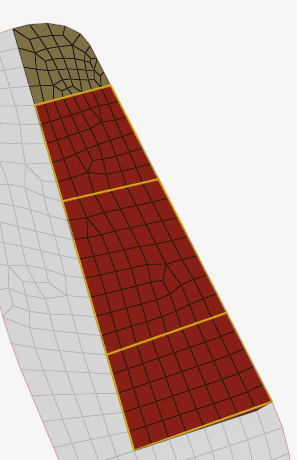

  8. モデリングウィンドウで、図 24でハイライト表示されているサーフェスを選択します。
    図 24.


  9. マイクロダイアログで、Element typeがQuads onlyに設定されていることを確認します。
  10. Map Typeタブを選択し、Map asがRectangleに設定されていることを確認します。
  11. モデリングウィンドウで、図 25に示されているサーフェスを選択します。
    図 25.


  12. マイクロダイアログで、Element typeがQuads onlyに設定されていることを確認します。
  13. Map Typeタブを選択し、Map asをTriangleに設定します。
  14. ツールを終了します。
