CAD形状の読み込みと準備

チュートリアルレベル：初級 このチュートリアルでは、CAD形状を読み込んで準備する方法を学習します。

開始する前に、このチュートリアルで使用するファイルを作業ディレクトリにコピーします。
このチュートリアルでは、以下のことを行います:
  • ビューコントロールツールバーを使用してモデルの整合性を評価します。
  • Splitツールを使用して、丸みを持つコーナーから張り出したサーフェスを削除します。
  • Patchツールを使用して、モデル内のギャップを埋めるためのサーフェスを作成します。
  • Stitchツールを使用してフリーエッジ同士を結合し、トレランスを変更します。
  • モデルを再び読み込み、より大きいトレランスを使用してフリーエッジ同士をすばやく結合します。
  • モデルを再び読み込み、Surface Repairツールを使用してトポロジーを調整します。

モデルの整合性の評価

このステップでは、ビューコントロールツールバーを使用してモデルの整合性を評価します。

  1. HyperMeshを開始します。
  2. メニューバーでFile > Open > HyperMesh Modelをクリックします。
  3. 作業ディレクトリに移動し、TOPOLOGY-REPAIR.hmを選択してOpenをクリックします。
    モデルがモデリングウィンドウ内に開かれます。
  4. ビューコントロールツールバーからをクリックし、Topologyを選択します。
  5. ビューコントロールツールバーからをクリックし、を選択します。
  6. Topology（トポロジー）リボンから Stitch（ステッチ）ツールをクリックします。
    図 1.

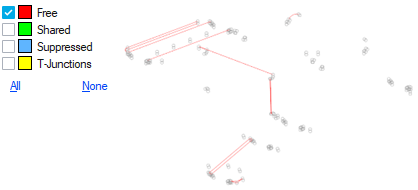

  7. 可視化ツールの凡例で、Freeチェックボックスを除くすべてのチェックボックスをクリアして、フリーエッジのみを表示します。
    これらは、欠落サーフェスがある場所です。
    図 2.


  8. T-Junctionsチェックボックスを選択します。
    黄色いエッジはありません（重複するサーフェスやT接合はありません）。
    図 3.


  9. Allチェックボックスを選択します。
  10. ビューコントロールツールバーからをクリックし、を選択します。
  11. モデリングウィンドウで、回転、ズーム、パンを行い、形状内のエラーを探します。
    対処が必要な領域（赤のエッジでハイライト表示）：
    • 丸みを持つコーナーから張り出したサーフェス
    • 欠落したサーフェス

張り出したサーフェスの削除

このステップでは、Splitツールを使用して、丸みを持つコーナーから張り出したサーフェスを削除します。

  1. Topology（トポロジー）リボンから、Split（分割） > Lines（ライン）ツールを選択します。
    図 4.

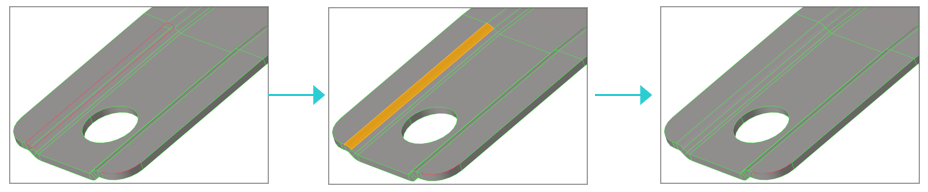

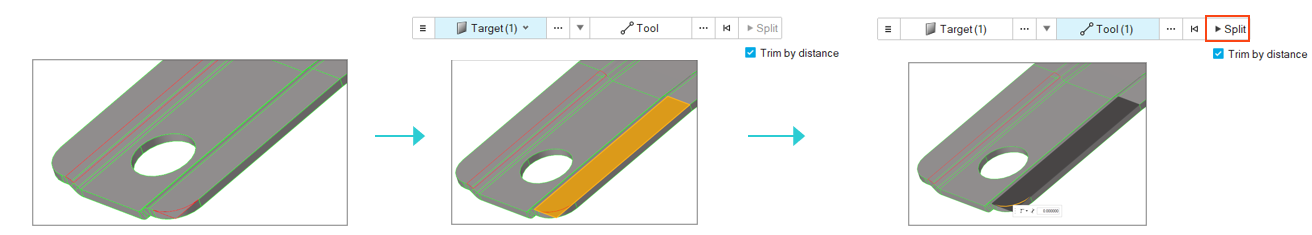

  2. TargetとToolで、図 5でハイライト表示されているエンティティを選択して、Split（分割）をクリックします。
    図 5.


  3. ツールを終了します。
  4. エンティティセレクターをSurfacesに設定します。

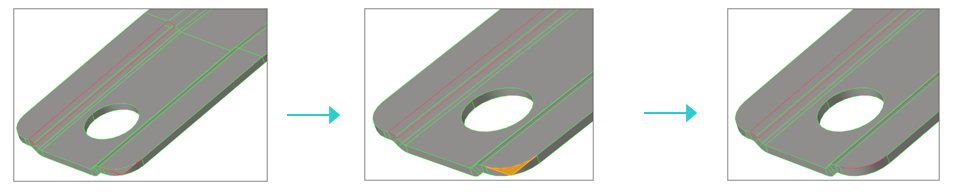

  5. モデリングウィンドウで、図 6でハイライト表示されているサーフェスを右クリックし、コンテキストメニューからDeleteを選択します。
    図 6.


サーフェスの作成

このステップでは、Patchツールを使用して、モデル内のギャップを埋めるためのサーフェスを作成します。

  1. 2Dリボンから、Surfaces（サーフェス） > Patch/Spline（パッチ/スプライン）ツールを選択します。
    図 7.


  2. ガイドバーで、Patch（パッチ）が選択されていることを確認します。
  3. 図 8でハイライト表示されているサーフェスエッジループを選択し、確定します。
    図 8.


  4. 作成されたサーフェスをクリックして接線を切り替えます。

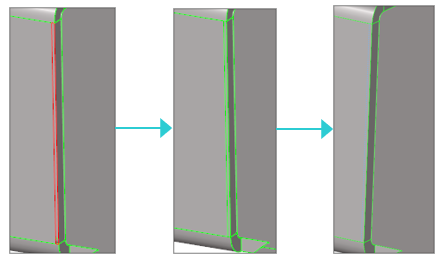

  5. 一方のエッジをクリックして他方のエッジにドラッグすることで、図 9でハイライト表示されているパートにパッチを適用します。
    注: 代わりに、再びStitchツールを使用することもできます。
    図 9.


  6. オプション: Topology（トポロジー）リボンから、Stitch（ステッチ）ツールグループのSuppress（除去）ツールをクリックします。
    図 10.


フリーエッジ同士の結合

このステップでは、Stitchツールを使用してフリーエッジ同士を結合し、トレランスを変更します。

  1. Topology（トポロジー）リボンから、Stitch（ステッチ）ツールを選択します。
    図 11.


  2. ガイドバーでをクリックします。
    オプションダイアログが開きます。
  3. Maximum stitching distance（最大ステッチ距離）を0.01に設定します。
  4. モデリングウィンドウで表示されているすべてのサーフェスを選択し、ガイドバーからStitch（ステッチ）をクリックします。
    ギャップがステッチ距離より大きいため、2つのフリーエッジのみが残っています。
    図 12.

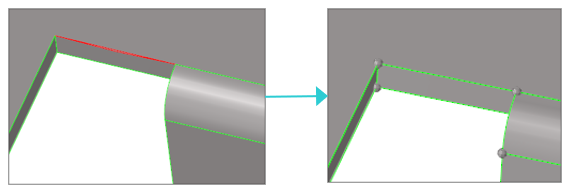

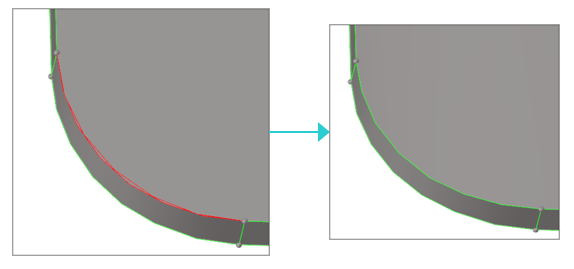

  5. 一方のエッジをクリックして他方のエッジにドラッグし、これをステッチします。
    図 13.


  6. もう一方の場所でステップ5を繰り返して、ギャップを修正します。
    図 14.


  7. モデルを確認します。
これで、この形状にフリーエッジはなくなりました。

より大きいトレランスを使用したフリーエッジ同士の結合

このステップでは、モデルを再び読み込み、より大きいトレランスを使用してフリーエッジ同士をすばやく結合します。

  1. TOPOLOGY-REPAIR.hmモデルを再読み込みします。
  2. Topology（トポロジー）リボンから、Stitch（ステッチ）ツールを選択します。
    図 15.


  3. ガイドバーでをクリックします。
    オプションダイアログが開きます。

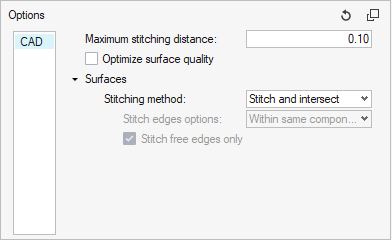

  4. Maximum stitching distance（最大ステッチ距離）を0.1に設定します。
  5. Stitching method（ステッチ方法）に、Stitch and intersectを選択します。
    図 16.

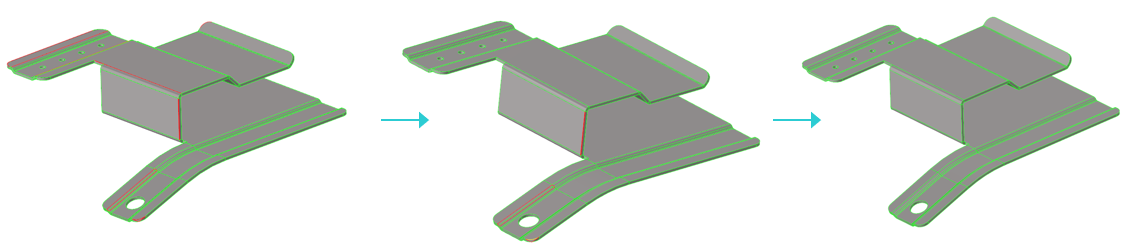

  6. モデリングウィンドウで表示されているすべてのサーフェスを選択し、ガイドバーからStitch（ステッチ）をクリックします。
    図 17.


好きなツールを使用して、モデルのトポロジーを確認して修正します。

トポロジーの調整

このステップでは、モデルを再び読み込み、Surface Repairツールを使用してトポロジーを調整します。

  1. TOPOLOGY-REPAIR.hmモデルを再読み込みします。
  2. 2Dリボンから、Surface Repair（サーフェスの修復）ツールを選択します。
    図 18.


  3. ガイドバーでをクリックします。
    オプションダイアログが開きます。
  4. オプションダイアログで、をクリックしてデフォルト値に戻します。
  5. モデリングウィンドウで表示されているすべてのサーフェスを選択し、ガイドバーからFind（検索）をクリックします。
  6. ガイドバーからをクリックし、オプションに基づいて特定された問題を修正します。
    フリーエッジの数が11から6に減少しました。
    図 19.


  7. 可視化の凡例からFree edgesをクリックし、エッジを確認して修正します。
  8. ガイドバーから、矢印を使用して問題間を移動し、モデリングウィンドウでステッチする問題を選択します。
  9. ステッチできない場所では、シナリオに基づいて次のいずれかの操作を実行し、モデリングウィンドウでステッチする問題を選択します：
    • マイクロダイアログからをクリックし、Stitch（ステッチ）を選択して、ステッチトレランスを0.1に引き上げます。
    • マイクロダイアログからをクリックしてパッチを適用します。
  10. 最後のフリーエッジをステッチします。

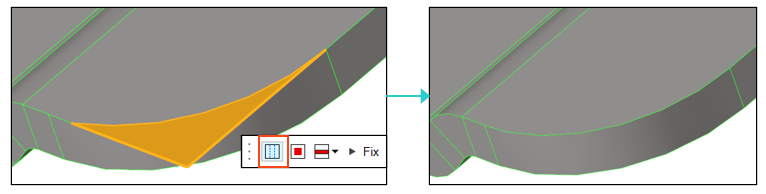

    1. マイクロダイアログからをクリックし、Stitch and intersectを選択します。
    2. モデリングウィンドウで問題を選択します。
    3. マイクロダイアログからをクリックし、余分なサーフェスを選択して削除します。
      図 20.

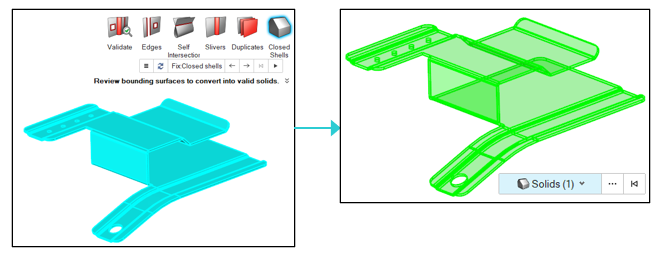

  11. 2次リボンでClosed shells（閉じたシェル）ツールを選択します。
    図 21.
  12. ガイドバーからをクリックし、ソリッド形状を生成します。
    図 22.
