モデルの構築とアセンブリ

チュートリアルレベル：初級 CADこのチュートリアルでは、CADからモデルを読み込み、構築し、アセンブリします。

開始する前に、このチュートリアルで使用するファイルを作業ディレクトリにコピーします。このチュートリアルでは、以下のことを行います:
  • PLMXMLファイルのインポート
  • リプリゼンテーションの読み込みと作成
  • 荷重コレクター
  • パートセットの作成
  • コンフィギュレーションの作成
  • コネクターのリアライズ
  • 節点と要素の番号の変更、モデルチェッカーの実行、ソルバーデックのエクスポート
  • ライブラリとの連携

リプリゼンテーションの読み込みと作成

  1. OptiStructのユーザープロファイルを使用してHyperMeshを起動します。
  2. メニューバーでFile > Import > BOMをクリックします。
  3. 作業ディレクトリに移動し、BOM_input.xmlを選択してOpenをクリックします。
  4. BOM Import Optionsダイアログで、Importをクリックします。
    Partブラウザが開き、パートアセンブリとパートがセッションにインポートされます。
  5. Partブラウザで、列名を右クリックして、次のチェックボックスを選択します：
    • PDM PID
    • PDM MID
    • PDM Material
    • PDM Thickness
    • PDM MeshFlag
    これらの列には、PLMXMLファイルのインポート時に解析されるPDMメタデータが表示されています。この情報は、エンティティエディターのPDM Dataにも表示されます。

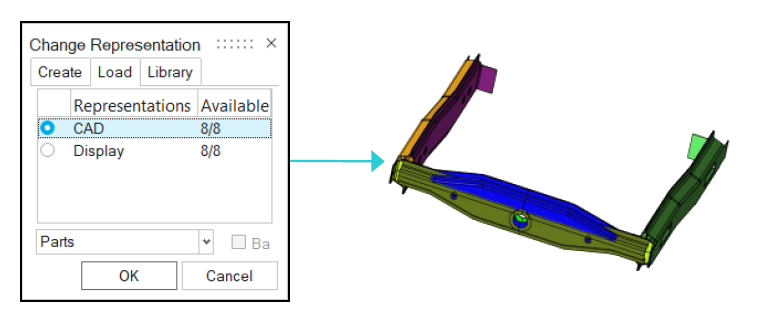

  6. Frame_Assembly_000495パートを右クリックし、コンテキストメニューからRepresentations > Load > from Sessionの順に選択します。
  7. Change RepresentationダイアログでCADを選択し、OKをクリックします。
    使用可能なすべてのCADリプリゼンテーションがセッションにインポートされます。
    図 1.

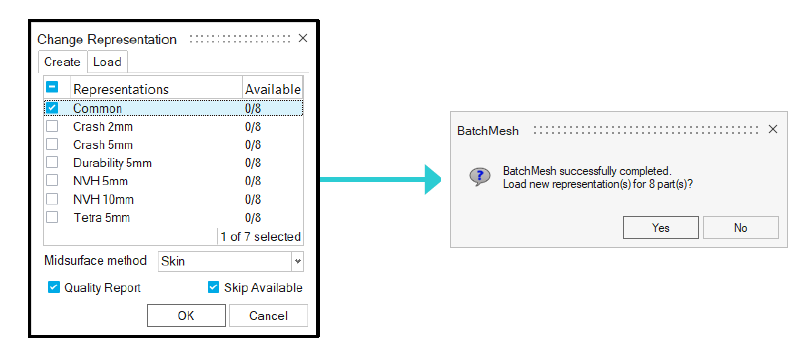

  8. Frame_Assembly_000495パートを右クリックし、コンテキストメニューからRepresentations > Createの順に選択します。
  9. Change RepresentationダイアログでCommon、Durability 5mm、NVH 10mmの順に選択し、OKをクリックします。
    使用可能なCADリプリゼンテーションが処理のためにBatchMesherに送信されます。
  10. BatchMesherダイアログでYesをクリックし、新しいリプリゼンテーションを読み込みます。
    図 2.


  11. Frame_Assembly_000495を右クリックして、コンテキストメニューからRepresentations > Load > from Libraryの順に選択します。
  12. Change RepresentationダイアログでNVH 10mmを選択し、OKをクリックします。
  13. モデルをチェックして、正しいIDと厚みのコンポーネントとプロパティが作成され、割り当てられており、PDM属性に一致していることを確認します。

荷重コレクター

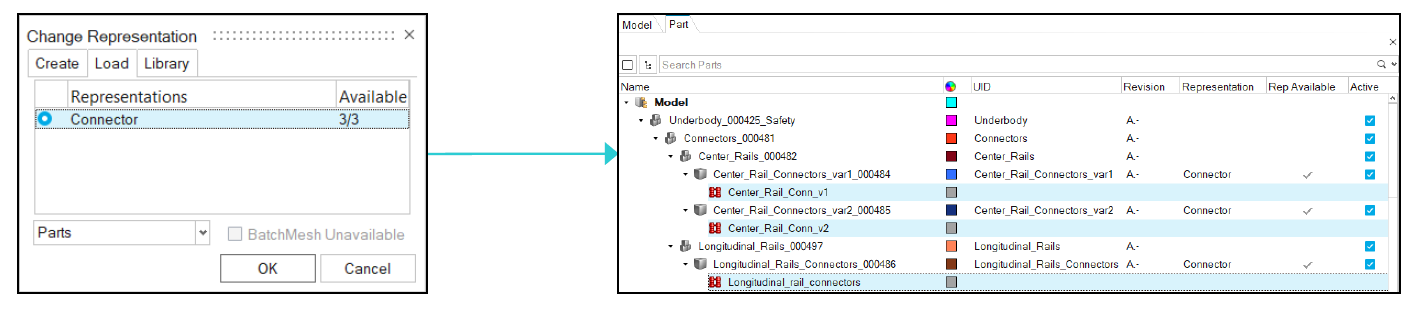

  1. PartブラウザのConnectors_000481パートを右クリックし、コンテキストメニューからRepresentations > Load > from Sessionを選択します。
  2. Change RepresentationダイアログでConnectorを選択し、OKをクリックします。
    コネクターを含むコネクターグループは、対応するパートに読み込まれます。
    図 3.


パートセットの作成

  1. Partブラウザのクリックし、を選択します。
  2. PartブラウザのPart Setビュー内で右クリックし、コンテキストメニューからCreate > Part Setの順に選択します。
  3. エンティティエディターに、名前としてVar1と入力します。
  4. ステップ2と3を繰り返して、Var2という名前の2番目のパートセットを作成します。

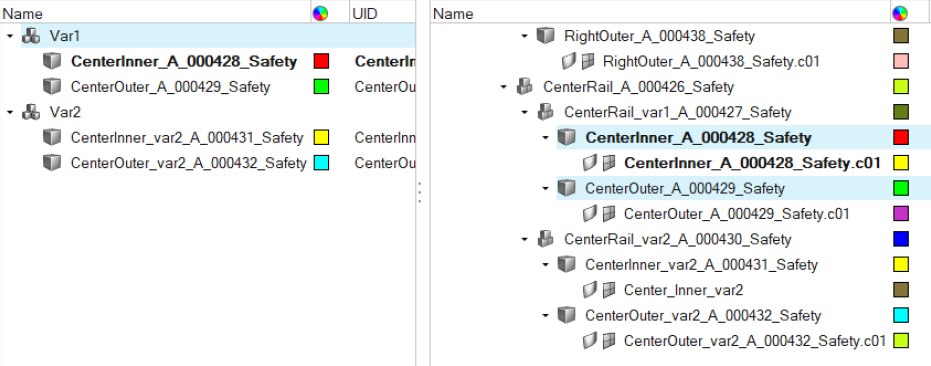

  5. 以下のパートをPartビューから対応するセットにドラッグ＆ドロップしてグループ化します。
    パートセット Parts
    Var1 CenterInner_A_000428_Safety

    CenterOuter_A_000429_Safety
    Var2 CenterInner_var2_A_000431_Safety

    CenterOuter_var2_A_000432_Safety
    図 4.


コンフィギュレーションの作成

  1. Partブラウザのクリックし、を選択します。
  2. Configurationsビュー内で右クリックし、コンテキストメニューからCreate > Configurationの順に選択します。
  3. エンティティエディターに、名前としてVar1と入力します。
  4. ステップ2と3を繰り返して、Var2という名前の2つ目のコンフィギュレーションを作成します。
  5. 以下のパートセットをPart Setビューから対応するコンフィギュレーションにドラッグ＆ドロップしてグループ化します。
    パートセット コンフィギュレーション
    Var1 Var1
    Var2 Var2

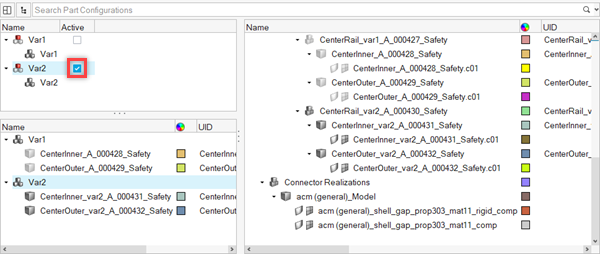

  6. Var2コンフィギュレーションのActiveチェックボックスを選択します。
    図 5.


    Var2に関連付けられていないパート、パートアセンブリ、コンポーネント、パートセットはすべて非アクティブになります。

コネクターのリアライズ

  1. Connectors（コネクター）リボンから、Controls（コントロール）ツールを選択します。
    図 6.


  2. Connector Control Managerダイアログで、をクリックします。
  3. 作業ディレクトリに移動し、controller_defaults.hmファイルを選択してOpenをクリックします。
    .hmファイルに保存されたデフォルトのコネクターコントロール設定では、ユーザー間でリアライゼーションの一貫性が確保されます。
  4. モデリングウィンドウ内のエンティティセレクターから、Connectorsを選択します。
  5. モデリングウィンドウで、モデリングウィンドウ内のすべてのコネクターを選択します。
    ヒント: Ctrl > Aキーを押すと、すばやくすべてを選択できます。
  6. モデリングウィンドウで右クリックし、コンテキストメニューからEdit point connectorsを選択します。
  7. ガイドバーで、ドロップダウンからACM (General)を選択し、をクリックします。

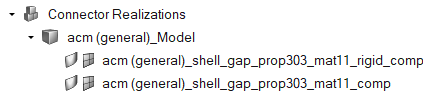

  8. Partブラウザで、リアライゼーションを格納するために作成された新しいパートを確認します。
    図 7.


ソルバーデックのエクスポート

このステップでは、節点と要素の番号を振り直し、モデルチェッカーを実行して、ソルバーデックをエクスポートします。

  1. Assembly（アセンブリ）リボンから、ID Manager（ID管理）ツールを選択します。
    図 8.

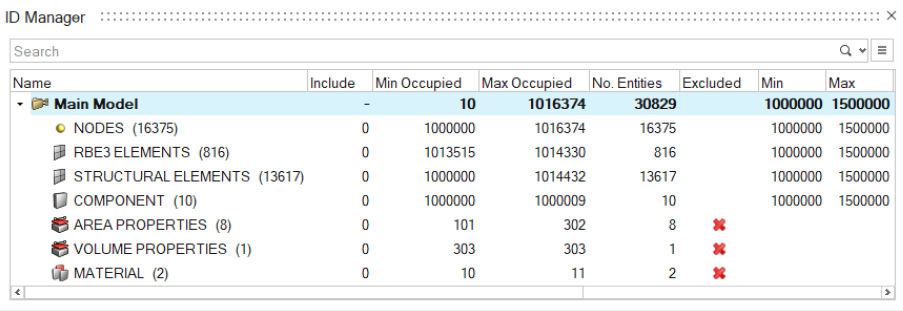

  2. ID Managerダイアログで、Component、Area properties、Volume properties、Materialを選択します。
  3. 選択したアイテムを右クリックし、コンテキストメニューからExclude > Exclude Onlyを選択します。
  4. Main Modelを選択して右クリックし、コンテキストメニューからEditを選択します。
  5. Editダイアログで、Minimum IDに1000000と入力し、Maximum IDに1500000と入力します。
    図 9.


  6. OKをクリックします。
  7. Main Modelを選択して右クリックし、コンテキストメニューからRenumber > Overflowを選択して、モデルの番号を定義された範囲内に振り直します。
  8. Validate（検証）リボンから、Model（モデル）ツールグループのManage Checksツールを選択します。
    図 10.
  9. モデルチェッカーから、ERROR（エラー）を選択して右クリックし、コンテキストメニューからRun（チェックの実行）を選択します。
  10. モデルにエラーがないことを確認します。
    ヒント: ステータスバーに追加のメッセージがないか確認します。
  11. メニューバーからFile > Export > Solver Deckを選択します。
  12. ソルバーデックをframe_var2_assembled.femとして保存して、Exportをクリックします。
    パートのエクスポートは、Partsオプションの書き込みコメントを介して制御され、xmlコメントブロックを介してソルバーデックに保存されます。

オプション：ライブラリの操作

デフォルトのパートライブラリが生成され、<user/AltairLibraries/version>に配置されます。任意の新しいライブラリを登録し、このライブラリに接続できます。
  1. Assembly（アセンブリ）リボンから、Librariesツールを選択します。
    図 11.


    Library Managerダイアログが開きます。
  2. 新しいライブラリを登録します。
    1. をクリックします。
    2. ライブラリ名とライブラリパスを入力します。
    3. Addをクリックします。
  3. 登録済みのライブラリを削除するには、そのライブラリを選択して、をクリックします。
  4. ライブラリを接続するには、接続解除されているライブラリを選択して、Connectをクリックします。
  5. ライブラリを接続解除するには、接続されているライブラリを選択して、Disconnectをクリックします。
