リプレゼンテーションコントロールの定義

コントロールを使用してユーザー定義のリプリゼンテーションが作成できます。リプレゼンテーションコントロールは、HyperMeshセッションをまたいでも利用可能です。

図 1.


  1. AssemblyリボンでControlsアイコンをクリックします。
    図 2.


    ヒント: または、Part Assembliesを右クリック、あるいはコンテキストメニューからRepresentations > Controlsを選択することでアクセスできます。

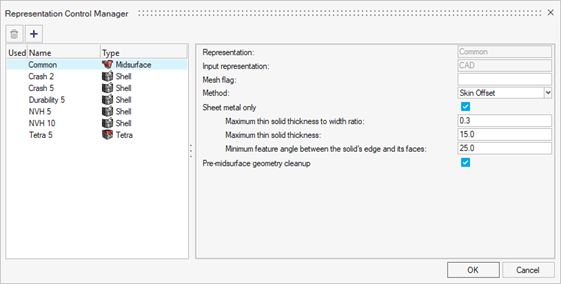

  2. Representation Control Managerダイアログで、をクリックして新たにリプリゼンテーションを追加します。
  3. ダイアログの左ペインにあるType列で、コントロールのタイプをクリックして変更します。
    以下のタイプのドロップダウンリストが表示されます：CFD 2D Mesh, Hexa Bounding Box, Hexa Thin Solid, Midmesh, Rigid Body Mesh and Tetra。
  4. Representationフィールドに、コントロール適用時に作成されるリプレゼンテーションの名前を入力します。
  5. Input representationフィールドを確認します。
    このフィールドで指定されたリプレゼンテーションは、新しいリプレゼンテーションを作成する際にコントロールを正常に使用するために利用可能でなければなりません。
  6. オプション: リプレゼンテーションを自動作成するには、Mesh flagフィールドに適宜記入してください（リプリゼンテーションの作成参照）。
  7. 他のフィールドを選択して入力し、コントロールの定義を完了します。
    ヒント: 各リプレゼンテーションコントロールで表示されるオプションの詳細については、各リボンツールのドキュメントを参照してください。
  8. オプション: パートコントロールを削除するには、コントロールを選択し、をクリックします。
  9. OKまたはCancelをクリックして、変更を却下します。
