問題3：梁の静解析

目的

ここでの目的は、下記の梁と荷重で、BとDにおける反力を求めることです。

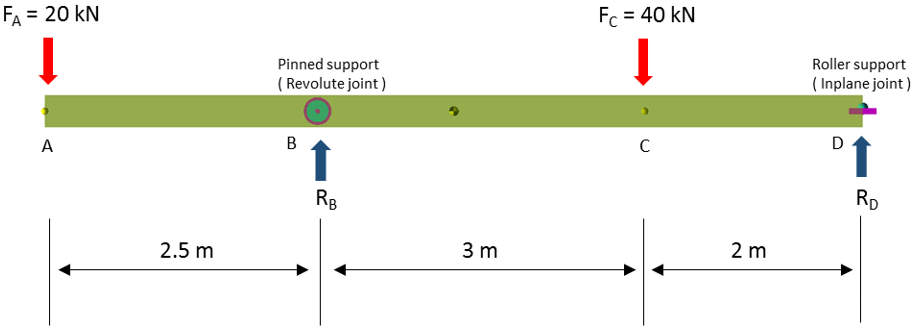

図 1.


検証対象

  • 剛体
  • 回転ジョイント
  • 面内ジョイント
  • ボディ上の力ベクトル

解析のタイプ

  • Static（静的釣り合い解析）

参考資料

Vector Mechanics for Engineers: Statics | Dynamics, Twelfth Edition by Beer, Johnston, Mazurek, Cornwell, Self: 383

モデルファイル

beam_reaction_force.mdl - MotionViewモデル

beam_reaction_force.xml - MotionSolveデック

結果のグラフ

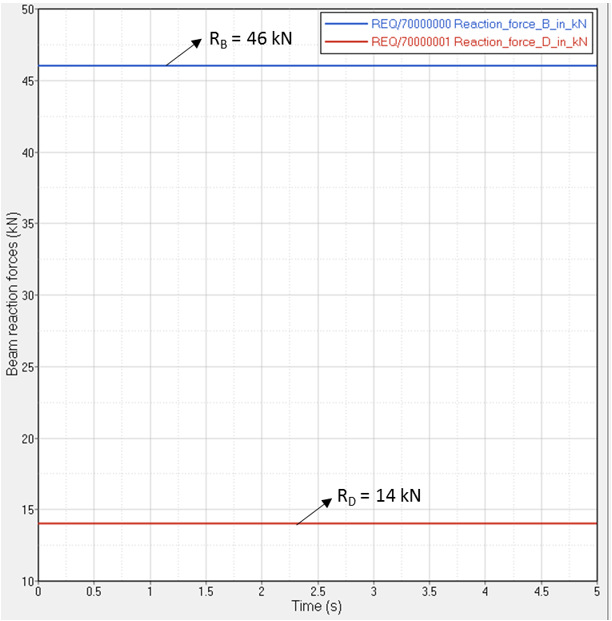

図 2.


結果の比較

出力 解析 MotionSolve 誤差（％）
Bにおける反力 46 46 0%
Dにおける反力 14 14 0%

まとめ

MotionSolveの結果は、解析結果と良好に一致しています。
