1Dビームのモデル化

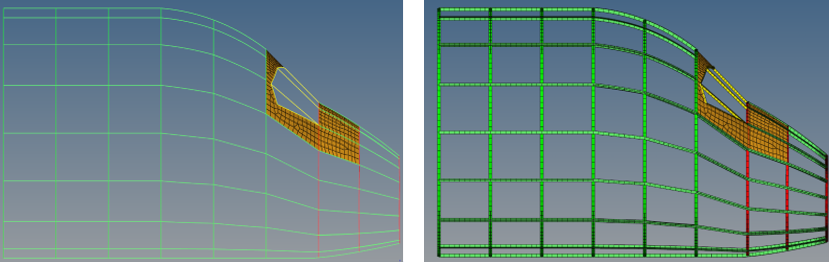

このオプションは、Aerospace > Beams > Beams from Linesで使用でき、向きも同じ場所で指定できます。図 1 は、この技法を使用して作成された縦通材とフレームを示しています。

ファスナーは、航空機構造の最も重要なコンポーネントの1つです。多くの場合、ファスナーは航空機の弱点であると考えられているため、臨界荷重条件でファスナーを解析する必要があります。OptiStructを使用すると、構造のコンポーネント間の結合を簡単にモデル化できます。CFASTを使用して、2つのシェルサーフェスを結合する材料の向きでファスナーを定義できます。ファスナーを作成するためのワークフローは次のとおりです：

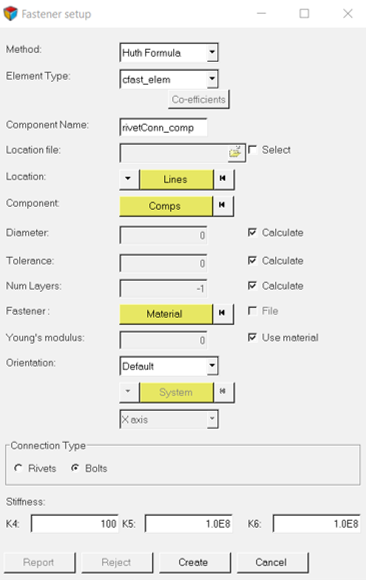

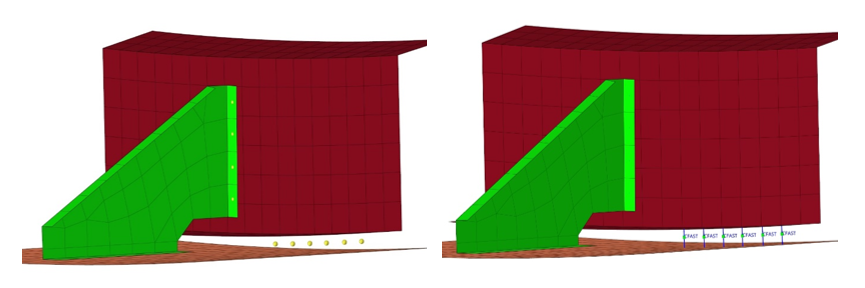

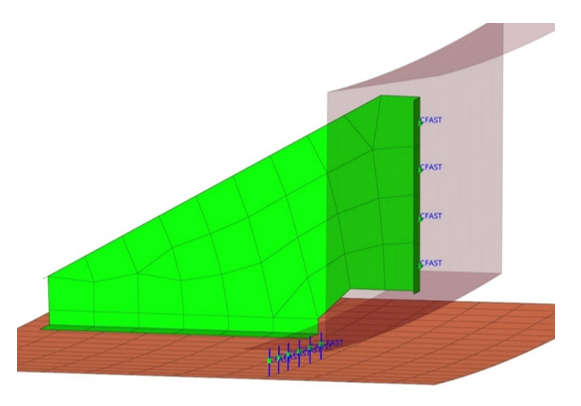

CFASTのモデル化は、Aerospace > Connections > Fastener Setupで行うことができます。要件に従ってパラメータを選択することでCFASTをモデル化でき、これによりPFASTプロパティが自動的に作成され、それぞれのCBUSH要素に割り当てられます。図 3 は、CFASTを使用してモデル化されたファスナーを示しています。
