断面エンティティエディター属性
Resultsブラウザで断面が選択されている場合は常に、マニピュレータがアクティブになり、モデリングウィンドウで編集が可能です。

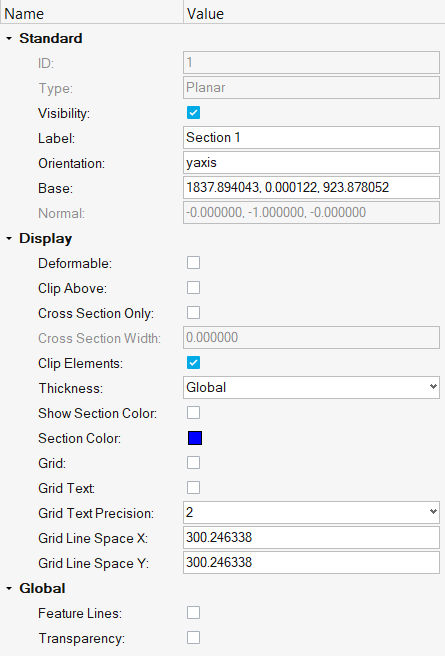

断面 - Planar（平）
Standard
- ID
- 断面のID。制約事項: この値は編集できません。
- Type
- 断面のタイプ（Planar）制約事項: この値は編集できません。
- Visibility
- チェックボックスをアクティブ / 非アクティブにして、モデリングウィンドウでの断面の表示のオン / オフを切り替えます。
- Label
- この欄をクリックすると、断面のラベルを変更できます。
- Orientation
- クリックするとSection Planeダイアログが表示され、切断面を変更 / 定義できます。
- Base
- 切断面の基点のx、y、およびz座標を指定します。
- Normal
- 切断面の法線の方向余弦を指定します。
Display
- Cross Section Only
- 切断面の断面を表示します。
- Clip Above
- アクティブにすると、切断面法線の正の側のモデルの部分がクリップされます。
- Deformable
- アニメーション表示中、コンポーネントに沿って断面を変形させます。
このオプションを選択すると、ResultsブラウザおよびSection Cutパネルで、断面ラベルの横にタイムステップ / フレーム番号が追加されます。
- Cross Section Width
- スライダーバーを使用して、切断面の幅を調整します。スライダーバーを表示するには、Cross Section Onlyチェックボックス（上記参照）をアクティブにしておく必要があります。
- Clip elements
- モデルのクリッピングされた部分の要素を表示します。
- Thickness
- 断面の厚さを指定します。この値の範囲は、1（最も薄い）～6（最も厚い）です。デフォルトはグローバル設定で、File > Preferences > HyperView > Visualizationで定義されている内容に従って設定されます。
- Show Section Color
- 断面の色を変更します。
- Section Color
- パレットから色を選びます。選択した色を表示するには、Show Section Colorチェックボックス（上記参照）をアクティブにしておく必要があります。
- Grid
- グリッドラインをモデリングウィンドウに表示します。
- Grid text
- グリッドラインのテキストをモデリングウィンドウに表示します。
- Grid Text Precision
- グリッドラインのテキスト値に使用する精度をコンボボックスで選択します。
- Grid Line Space X
- 切断面のX方向のグリッドラインの間隔を変更します。
- Grid Line Space Y
- 切断面のY方向のグリッドラインの間隔を変更します。
Global
- Feature Lines
- モデルのクリッピングされた部分の特徴線を表示します。
- Transparency
- モデルのクリッピングされた部分を透明サーフェスで表示します。

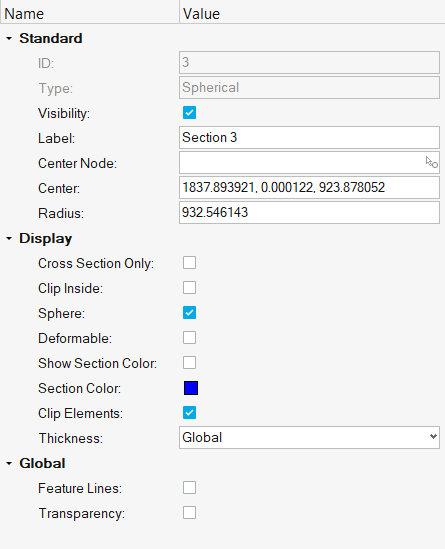

断面 - Spherical（球）
Standard
- ID
- 断面のID。制約事項: この値は編集できません。
- Type
- 断面のタイプ（Spherical）制約事項: この値は編集できません。
- Visibility
- チェックボックスをアクティブ / 非アクティブにして、モデリングウィンドウでの断面の表示のオン / オフを切り替えます。
- Label
- この欄をクリックすると、断面のラベルを変更できます。
- Center Node
- Nodeコレクターをクリックし、断面のベースポイントの中央節点に対する位置を調整します。
- Center
- 断面の基点のx、y、およびz座標を指定します。希望する場合、欄内をクリックして手動で座標値を入力します。
- Radius
- 球断面の半径を指定します。欄内をクリックして手動で球の半径を調整します。
Display
- Cross Section Only
- 切断面の断面を表示します。
- Clip Inside
- チェックマークがついていない場合、球の内側の切断面の断面を表示します。
- Sphere
- 球を表示します。
- Deformable
- アニメーション表示中、コンポーネントに沿って断面を変形させます。
このオプションを選択すると、Resultsブラウザで、断面ラベルの横にタイムステップ / フレーム番号が追加されます。
- Show Section Color
- 断面の色を変更します。
- Section Color
- パレットから色を選びます。選択した色を表示するには、Show Section Colorチェックボックス（上記参照）をアクティブにしておく必要があります。
- Clip elements
- モデルのクリッピングされた部分の要素を表示します。
- Thickness
- 断面の厚さを指定します。この値の範囲は、1（最も薄い）～6（最も厚い）です。デフォルトはグローバル設定で、File > Preferences > HyperView > Visualizationで定義されている内容に従って設定されます。
Global
- Feature Lines
- モデルのクリッピングされた部分の特徴線を表示します。
- Transparency
- モデルのクリッピングされた部分を透明サーフェスで表示します。
注: Spherical断面は、Section CutパネルのSection Cutsリストには表示されません。
