Body Mesh (CAERO2)の定義
Body Meshツールを使用して、CAERO2と呼ばれる航空宇宙メッシングのボディタイプを定義します。
制約事項: Nastran (MSC)ソルバーのみに適用できます。
-
Aeroelasticityリボンから Body Meshツールをクリックします。

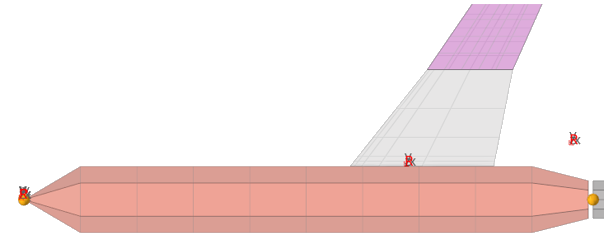

図 1.
- パネル（円筒）の原点であるポイント1（x、y、z）を選択します。
- ポイント2（x、y、z）を選択して、ローカルx方向（x12）のボディの長さを定義します。
- マイクロダイアログで、細長いボディ要素の数（NSB）を定義します。
- マイクロダイアログで、干渉要素の数（NINT）を定義します。
- マイクロダイアログで、細長いボディ領域の長さ（LSB）を定義します（NSBがゼロまたは未定義の場合）。
- マイクロダイアログで、干渉の長さ（LINT）を定義します（NINTがゼロまたは未定義の場合）。
-
ボディの軸を定義するための航空宇宙座標系CPを選択します。
CAERO2 ID（EID）は要素の開始IDを表します。IDはボディの周囲に沿って広がっています。

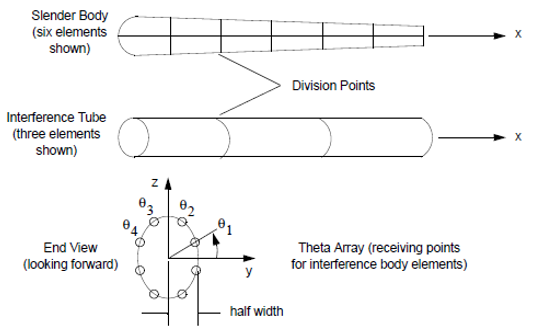

図 2.
図 3.
-
ガイドバーの
をクリックし、必要に応じてオプションを設定します。
-
ガイドバーで、下記のオプションのいずれか1つをクリックします：
- 変更を保存 / メッシュを作成し、ツールにとどまる
- 変更を保存 / メッシュを作成し、ツールを閉じる
ヒント:
- Aeroelasticityリボンから、Body Meshツールの上にカーソルを置いたときに表示されるサテライトアイコン
をクリックし、Aeroelasticityブラウザを開きます。
