コネクタープリファレンス

変更は、コネクターの物理的リアライゼーションや、一部のコネクタープロパティの計算に影響を与える可能性があります。

Fileメニューから、Preferences > HyperMesh > Connectorsを選択し、以下のコネクタープリファレンスを定義します。

Physical Changes：

なし: コネクターリアライゼーションは、リンクの物理的な変更に反応しません。

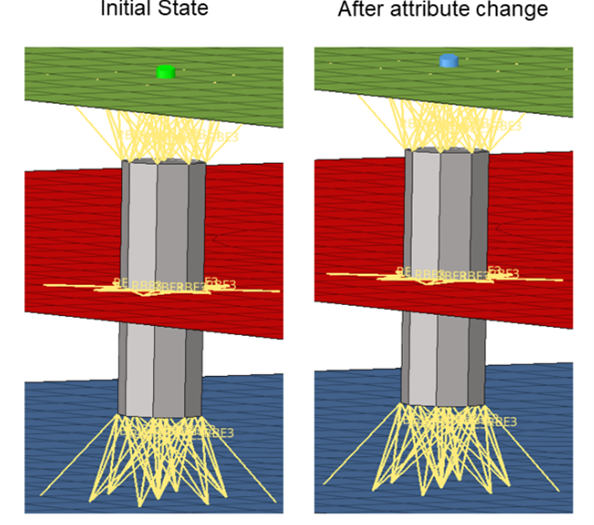

Modified: 物理的なリアライゼーションに影響を与えるリンクの属性が変更された場合、コネクターの状態をmodifiedに変更します。
図 1.

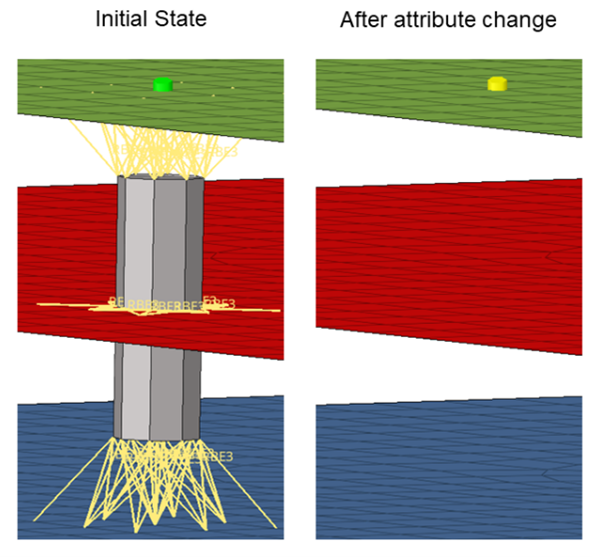

Unrealize: 物理的なリアライゼーションに影響を与えるリンクの属性が変更された場合、コネクターの状態をunrealizedに変更します。
図 2.
Realize: 物理的なリアライゼーションに影響を与えるリンクの属性が変更された場合、コネクターは自動的に再リアライズされます。
図 3.

Calculation Changes：

なし: コネクターリアライゼーションは、コネクターの計算に影響を与える属性変更に反応しません。

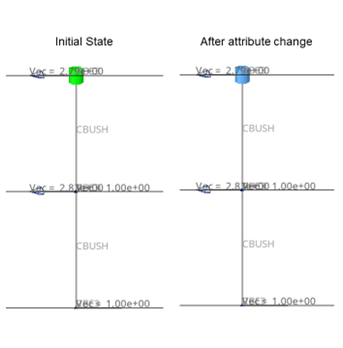

Modified: コネクターの計算に影響を与える属性変更が行われた場合、コネクターの状態をmodifiedに変更します。
図 4.

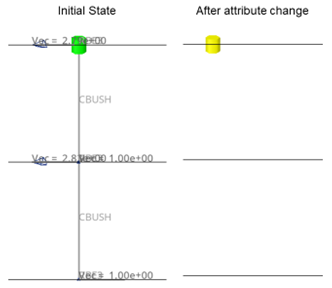

Unrealize: コネクターの計算に影響を与える属性変更が行われた場合、コネクター状態をunrealizedに変更します。
図 5.

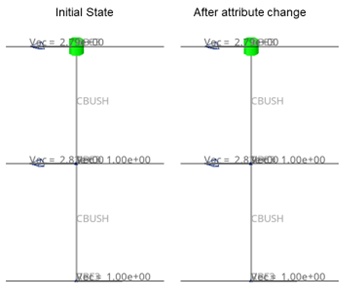

Realize: コネクターの計算に影響を与える属性が変更された場合、コネクターは自動的に再リアライズされます。
図 6.
Update: 加えられた変更に従って、コネクターの属性が更新されます。これにより、コネクターの番号付けが変更されなくなります。

重要な注意事項：

リンクの並進または回転も、コネクターの物理的なリアライゼーションに影響を与えることがあります。このような場合、コネクターはコネクタープリファレンスに従って反応します。
リンクが結合のトレランス範囲外に移動すると、コネクターの状態はfailedに変化します。
コンポーネントをコネクターにリンクされたパートに編成する場合、コネクターは、プリファレンスで設定されたPhysical Changesオプションに従って反応します。
属性変更が、物理的なリアライゼーションとコネクターの計算（板厚に依存するSeam-Quadなど）の両方に影響を与える場合、コネクターは、プリファレンスで設定されたPhysical Changesオプションに従って反応します。
多くのコネクターを含む大規模なモデルの場合、プロパティカードイメージの変更により、パフォーマンスが低下する可能性があります。Physical ChangesとCalculation Changesの両方がNothingに設定されている場合は、このパフォーマンス低下は生じません。

事例：

Huth計算法を使用したスプリング（剛体）ポイントコネクター（rbe3-cbush-rbe3）。パートの材料レイアップを変更します。この材料変更によって剛性プロパティは無効になります。その後コネクターの状態は自動的にmodifiedに変更され、リアライゼーションに対して更新を実行できるようになります。これによりプロパティが再計算されますが、リアライゼーションは変更されず、番号付けも変更されません。この例では、Calculation ChangesのプリファレンスはModifiedに設定されていました。

等価板厚（T1+T2/2）を使用したヘキサ（剛体）ポイントコネクター。リンク1パートの板厚を変更すると、リアライゼーションは正しい形状 / サイズではなくなります。その後コネクターの状態は自動的にunrealizedに変更され、コネクターの正しい寸法が得られます。これで、結合をリアライズすることができ、コネクターは正しいサイズ / 形状になります。この例では、Physical ChangesのプリファレンスはUnrealizeに設定されていました。
