ビードの作成

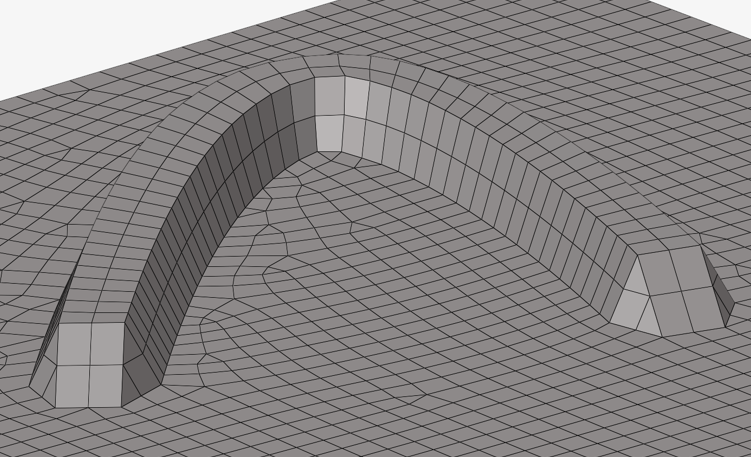

ビードは一般的に、ある性能基準を満たすためにパネルメッシュを補強するために使用されます。また、ビードツールは、トポグラフィーの補間メカニズムとしても使用することができます。
-
コンセプトリボンでBeadツールをクリックします。
図 1.
- オプション: ビードが作成される2D要素を選択します。
-
ビードは、次の2つの方法のいずれかで作成します。
- 既存ラインを選択します。
- ビードラインパスをインタラクティブに描画します。2つのポイントを選択して最初のビードを作成し、ポイントを追加していきます。

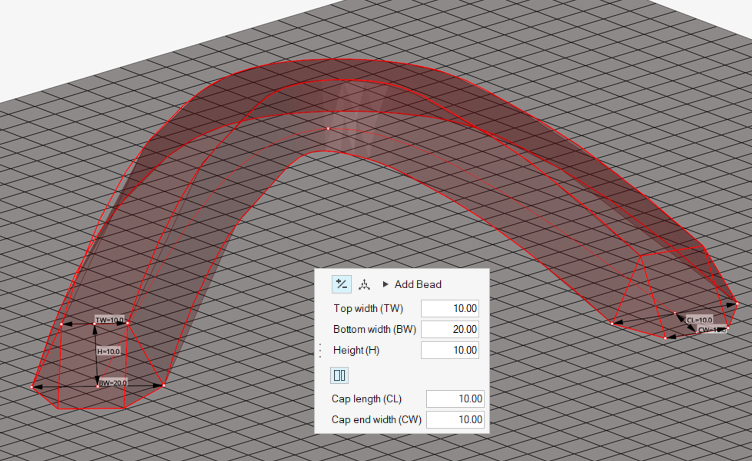

ビードの位置、向き、基本的な寸法構成を示すプレビューが表示されます。 -
マイクロダイアログを使って、ビードのプロパティを更新します。
- ビードを作成する側を反転します。
- 3D空間でビーズを移動します。再配置されると、ビードはその下の2Dメッシュにスナップします。
- Height/Width
- ビードの寸法。
- Cap end
- キャップエンドを丸型から角型に変更します。
- Cap length/Cap end width
- ビードキャップの寸法。
- Add Beadをクリックします。
- 必要に応じて、この作業を複数回繰り返し、必要なビードを追加します。
- ガイドバーのCreate Beadsをクリックします。
