補強パネルメッシュの作成
グローバルFEモデル作成用の直交ライングループから四角形要素を主体にしたマップドメッシュを作成します。パネルエッジにBeam/Bar/Rod要素が作成されます。
制約事項: NastranおよびOptiStructソルバーでのみ利用可能です。
このツールを使用して、以下の操作を行います：
- 矩形パネルを形成する直交線を用いて、マッピングされた四角形メッシュを作成します。
- 境界ラインを使用して四角形サーフェス領域を自動的に作成します。
- パネルを囲む1Dスティフナーを作成します。
- パネル毎にパネルのプロパティを適用します。
- パネルとスティフナーの下にStiffened Panelパートアセンブリを作成します。
注: モデルには直交するラインを使用することが推奨されます。
-
コンセプトリボンでStiffened Panelツールをクリックします。
図 1.
-

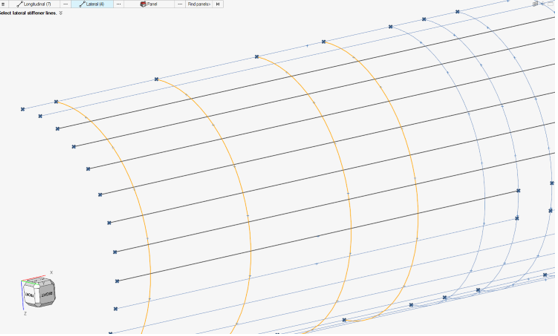

ラインを選択します。
- "縦方向の補強材"を定義する平行ラインの集合を選択します。
- "横方向の補強材"を定義する平行ラインの集合を選択します。

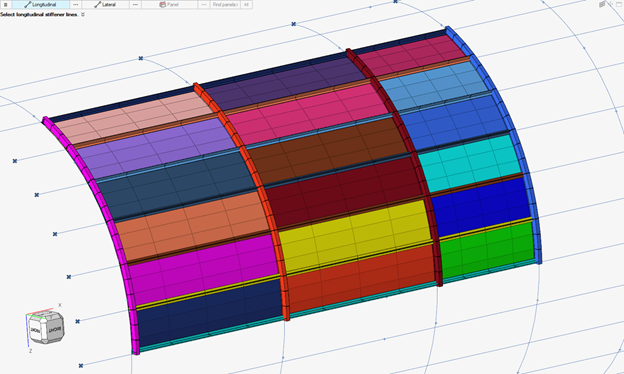

理想的には、2つのラインセットは、パネルサーフェスが推察される直交するラインの集合から検索します。図 2.
- オプション:
シェルメッシュに割り当てるパネルプロパティを選択します。
セレクターは、利用可能なプロパティリストをフィルタリングします:
- PSHELL
- PCOMP /PCOMPG /PCOMP
選択されたプロパティはコピーされ、パネルごとにそのコピーが割り当てられます。
-
ガイドバーの
をクリックすると、モデル編成のオプションが選択できます。
- モデル編成
-
- 現在のコンポーネントでジオメトリとメッシュを作成します。
- パネルとスティフナーを格納する新しいコンポーネントを作成する
- パートアセンブリの作成:
- Stiffener Prefix
- スティフナーコンポーネント / パートに横方向/縦方向の名前を付けるためのプリフィックスを与えます。
- ジオメトリの削除
- パネルサーフェスを残す（パネルメッシュとともに保存）か、パネルメッシュの後に削除するかを選択します。
-
Find panelsをクリックします。
パネルが検出された場合、サーフェスを作成します。検出されたパネルの中から、（四隅の）1枚を選んで開始点とします。メッシュ全体は1つの矩形パネルとして扱われるため、要素IDは列に沿って1ずつ増え、次の列にジャンプします。
-
必要であれば、ナンバリングスキーマを更新します。
"Origin Point"と "Renumber Direction"は、プライマリー方向（列）を定義するポイントセレクターです。
ここでは、原点が強調表示され、緑色の矢印が番号の方向を示しています。
スキーマを変更する場合:
- Origin Pointを選択し、作成されたサーフェスの4つの角のうちの1つを選択します。
- Renumber Directionを選択し、プライマリー方向を定義する反対側の点を選びます。
- オプション:
マイクロダイアログの

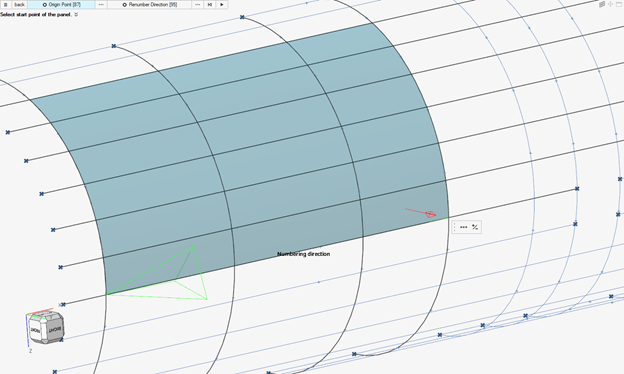

をクリックすると、赤い矢印の方向が反転し、パネルのどちら側にスティフナーが作成されるかが示されます。
図 3.
-

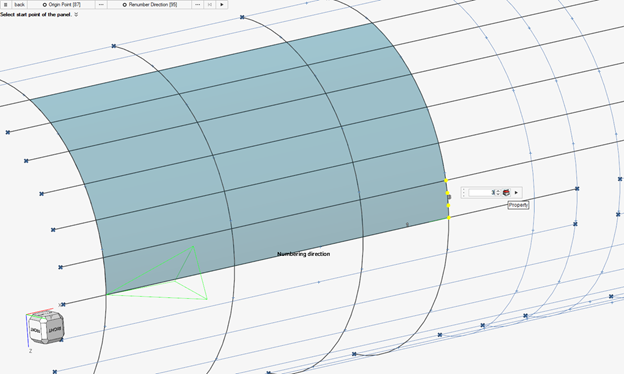

メッシュサイズとスティフナーのプロパティを指定します。
図 4.
図 5.
