Autobox設計空間の作成

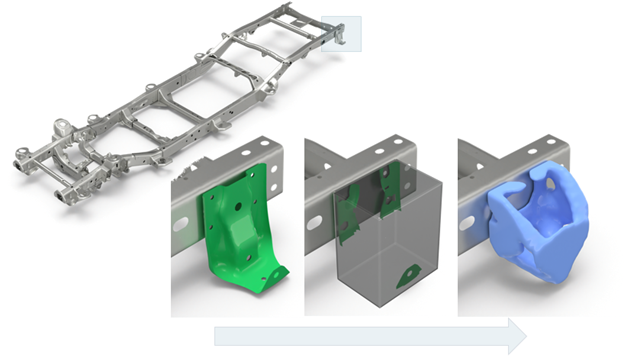

Autoboxは、パートまたはサブシステムに対してトポロジー最適化を実行できるように、ボクセル設計空間を作成します。

さらに、ハードポイントの位置を管理し、接続する機能もあります。

図 1.


  1. Design Space（設計空間）リボンから Localツールをクリックします。
    図 2.


  2. ガイドバーのをクリックして、ボクセル設計空間サイズとRBE3との接合トレランスを定義します。
    Voxel size
    作成されるボクセルのサイズを定義します。
    RBE3 tolerance
    どのパートまたは要素に接続するかを空間的に決定します。
    Delete elements not connected to hard points
    選択された入力の要素から、トポロジー最適化の一部として含めるべきでない、事実上冗長な要素を削除します。このオプションは、不要な要素を手動で削除する手間を省きます。
    Create new include
    設計空間設定時に作成されたものは、新しいインクルードに収められます。DTPL、PSOLID、Componentなどは新しいインクルードに入ります。
    Create 2D voxel face elements
    3Dボクセル要素とは対照的に、2Dシェル要素のみで構成される設計空間を作成します。それに応じて、それぞれのPSHELLプロパティとDTPLが作成されます。
  3. ガイドバーで、入力を選択します。

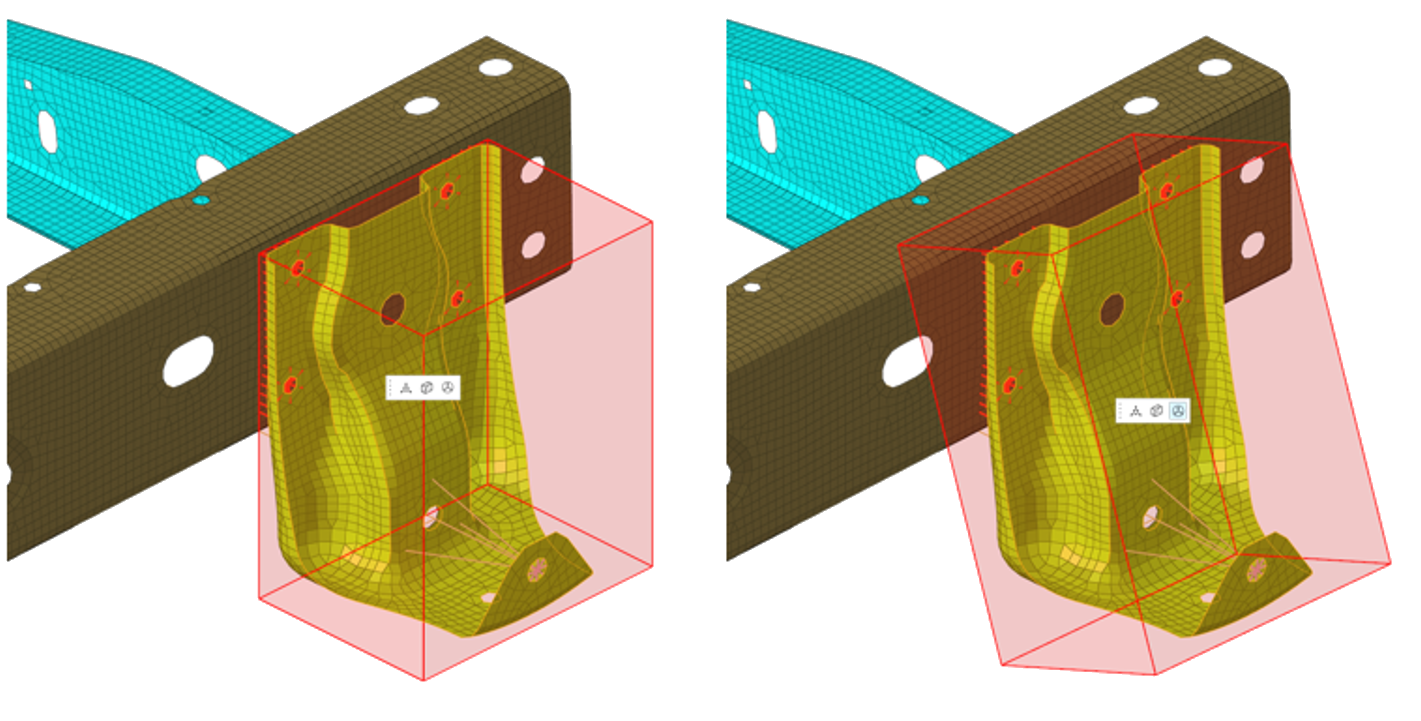

    設計空間が作成される場所を示す境界ボックスのプレビューが、モデリングウィンドウに表示されます。
    注: マイクロダイアログ を使って、境界ボックスの移動やサイズ変更を行います。Autofill は、境界ボックスをグローバルに配置するか、または主軸に整列させて配置するために使うこともできます。どちらに設定するかは入力に依存します。
    図 3.


  4. Connect Allを選択します。

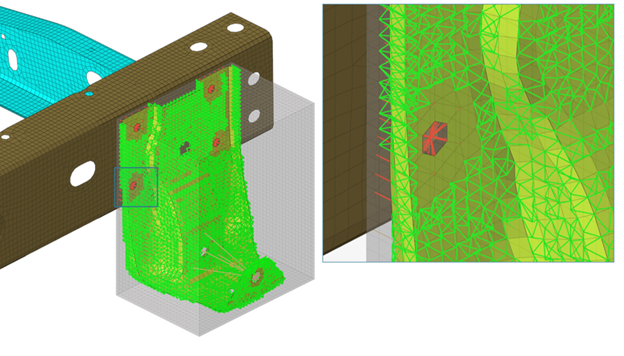

    Connect Allが有効な場合、個々のハードポイントは考慮されず、設計空間全体がRBE3を介して最初に選択された入力に接続されます。
    図 4.

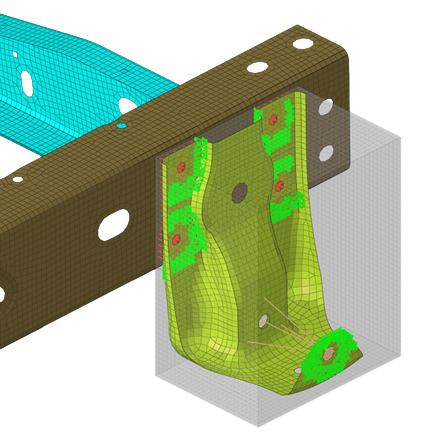

    Connect Allが有効でない場合、ハードポイントとして定義された個々の節点を選択することが可能で、RBE3の接続性はローカルの周辺要素に接続されます。接続要素の列の数を制御できます。デフォルトは2列です。図 5では、5つの穴のハードポイント位置がすべて選択されています。

    図 5.


  5. ガイドバーで、下記のオプションのいずれか1つを終了します：
    • をクリックして適用し、ツールを開いたままにします。
    • をクリックして適用し、ツールを閉じます。
    • をクリックし、適用せずにツールを終了します。

作成時に、設計変数（DTPL）とPSOLIDプロパティとともにボクセル設計空間が作成されます。応答、目的関数、制約が定義されると、トポロジー最適化を実行できます。

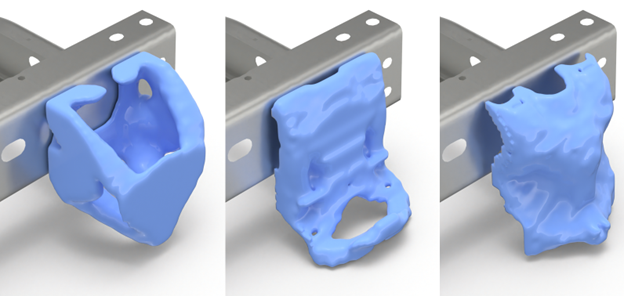

Autoboxは、設計空間を素早く定義する機能を提供し、バリエーション探索やより詳細な最適化検討を容易にします。例として、 図 6に示す3つのバリエーションがあります：
  • 左：完全な設計空間、対称なソリッド
  • 中央：手動で縮小された設計空間、対称なソリッド
  • 右：完全な設計空間、対称なスタンプ板厚
図 6.
