Lines

Use the tool to create curve graphics from a set of selected points or nodes. The generated curve graphics can be used to setup 2D rigid to rigid contact or advanced joints, such as point to curve or curve to curve joints. Based on the selected set of points or nodes belonging to a file graphic or CAD graphic, this tool creates a 3D cartesian curve and a curve graphic.

Create Curve From Points/Nodes/Edges/Faces

Create Curve From Points/Nodes/Edges/Facesマクロを使用すると、選択したポイント群または節点群からカーブグラフィックスを作成できます。また、CADGraphicsによる表現とした形状のエッジまたはフェイスからカーブを抽出できます。

作成されたカーブグラフィックスは、Point to CurveジョイントやCurve to CurveジョイントといったAdvancedジョイントまたは2D Rigid to Rigid Contactのセットアップに使用できます。

Create Curve From Points/Nodes

ポイントまたは節点を使用してカーブのグラフィックスを作成するには、ドロップダウンメニューのPoints/Nodesオプションを使用します。

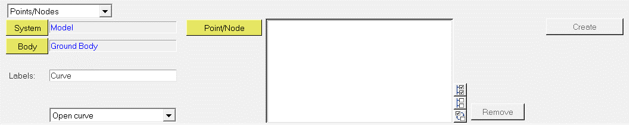

図 1. ポイントまたは節点からカーブグラフィックスを作成するマクロ


オプション 詳細
System Systemコレクターを使用して、カーブのグラフィックスの配置先とするシステムを選択します。
Body Bodyコレクターを使用して、カーブグラフィックスが関連付けされるボディを選択します。
Labels 自動的に作成されるカーブグラフィックスとカーブの接頭子を入力します。
Open/Closed curve カーブの端点を開いておくか、または、最初と最後のポイント / 節点を自動的に結ぶことにより閉じたカーブを生成します。
Point/Node Point/Nodeコレクターを使用して、カーブの生成に使用されるポイント / 節点を選択します。

パネルリストからポイント / 節点の単独または複数の選択を削除するには、Removeボタンを使用します。

パネルで選択済みのリストから削除するポイント群または節点群を素早く選択できるように、All 、None 、Reverse の各オプションも用意されています。
Create ポイント / 節点の選択を完了し、その他カーブに関した詳細設定を与えた後、このマクロを実行してカーブとグラフィックスを生成するには、Createボタンを使用します。

エッジまたはフェイスを基にしたカーブの作成

CADGraphicsタイプのグラフィックスで表現した形状のエッジまたはフェイスを選択して、カーブのグラフィックスを作成するには、ドロップダウンメニューのGeometric Edges/Facesオプションを使用します。

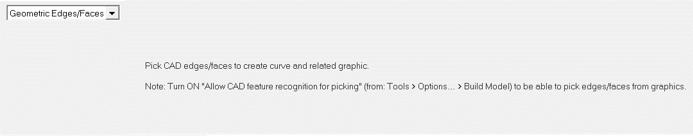

図 2. エッジまたはフェイスからカーブのグラフィックスを作成するマクロ


このオプションを使用するには、Tools > Options > Build ModelでAllow CAD feature recognition for pickingをオンにする必要があります。

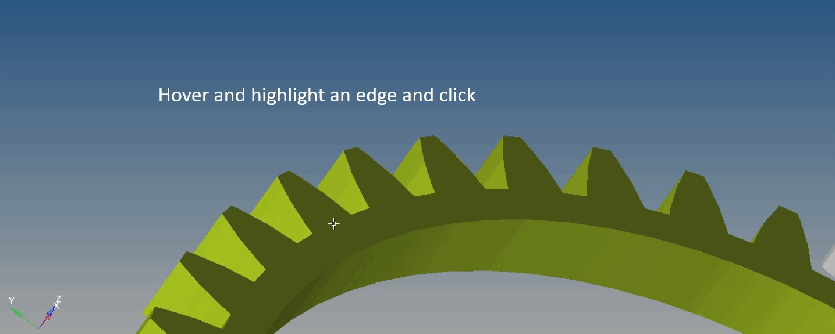

図 3. エッジを基にしたカーブのグラフィックスの作成

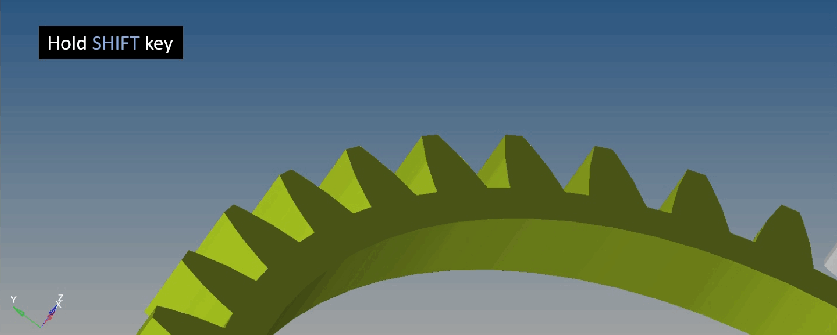

図 4. 一連のエッジを基にしたカーブのグラフィックスの作成

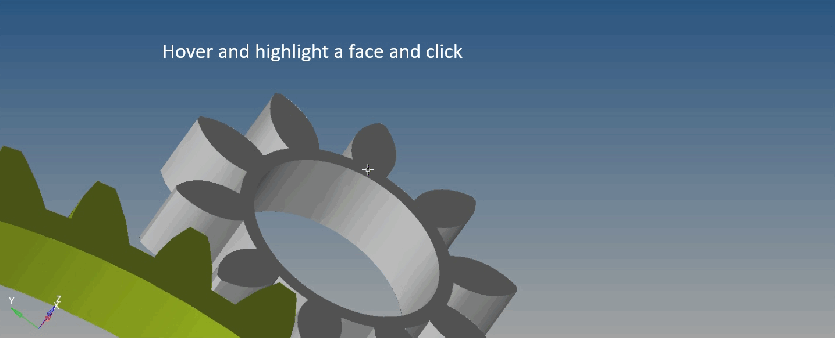

図 5. 形状のフェイスを形成するエッジを基にした閉じたカーブのグラフィックスの作成


ラインの作成

  1. Model（モデル）リボンのGeometry（ジオメトリ）ツールセットから、Lines（ライン）ツールをクリックします。
    Linesパネルが表示されます。
  2. Systemコレクターをクリックして、カーブグラフィックの作成先とするシステムまたはコンテナーを特定します。
    Modelのラベルは、グラフィックがメインモデルで作成されることを意味します。
  3. Bodyコレクターをクリックしてモデリングウィンドウからボディを選択するか、Bodyコレクターをダブルクリックしてモデルツリーを開きます（ここから目的のボディを選択できます）。
  4. 自動的に作成されるカーブとカーブグラフィックのラベルを指定します。
  5. ドロップダウンメニューを使用して、カーブの端点を開いたままにするか、最初と最後のポイント / 節点を自動的に結合することにより、閉じたカーブを生成します。
  6. Point/Nodeコレクターをクリックして、モデリングウィンドウまたはモデルツリーからポイントと節点を選択します。
  7. カーブを構成するポイントまたは節点をハイライト表示します。
    ヒント:
    • すべてのポイント / 節点を選択するには、Select All をクリックします。
    • すべてのポイント / 節点を選択解除するには、Select None をクリックします。
    • Reverse Selection をクリックすることにより、リスト内のコンポーネントの選択の状態を反転させることもできます。
  8. Createをクリックすることで、カーブおよびグラフィックを作成します。
