概略

Disk Brakeの概略図と計算をいくつか以下に示します：

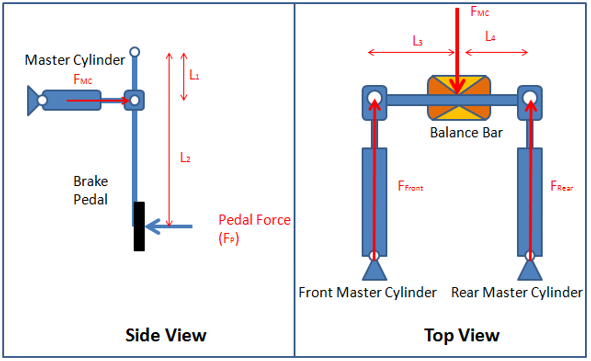

図 1. ペダルボックスの概略


  • ペダルフォース (FP) =
  • ペダル比 (PR) =
  • マスターシリンダーマウントポイントにおけるフォース (FMC) = PR * FP
  • ブレーキバイアス (BB) =
  • フロントマスターシリンダーのフォース、FFront = BB * FMC
  • フロントブレーキラインの圧力、PFront = KBrake boost * FFront/AreaMC_front
  • リアマスターシリンダーのフォース、FRear = (1 - BB) * FMC
  • リアブレーキラインの圧力、PRear = KBrake boost * FRear/AreaMC_rear

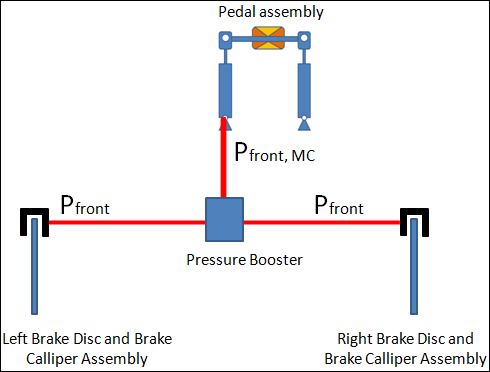

図 2. フロントブレーキの概略

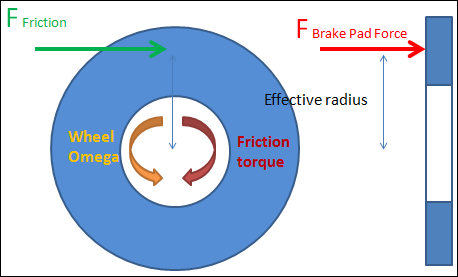

図 3. ブレーキディスクの概略


フロントブレーキディスクのブレーキパッドによる垂直力
  • は、ブレーキディスクとブレーキバッドの間の摩擦係数
  • は、ホイールの角速度
    図 4. 摩擦力とホイール角速度


  • ブレーキディスクの摩擦トルク =
