接触パッチパラメータ抽出

Altairの簡易耐久評価用タイヤとは

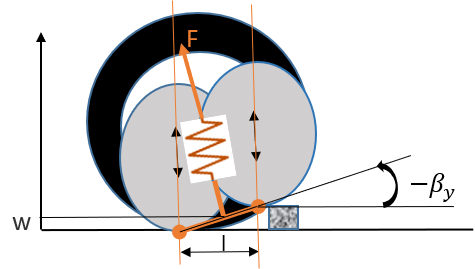

簡易耐久評価用タイヤモデルは、FIALAタイヤモデルと3Dエンベロープ接触法を組み合わせたものです。3D接触法では、一連のパラレルカムを使用して路面がキャプチャーされます。路面の次の特性がキャプチャーされます：

• 有効路面高さ変動
• 有効傾斜変動
• キャンバー変化

上記変動に基づき、FIALAアルゴリズムを使用して力を計算します。3D接触法を使用すると、起伏のある路面を走行しているときのタイヤのエンベロープ挙動を予測できます。

テストからの接触パッチパラメータ抽出

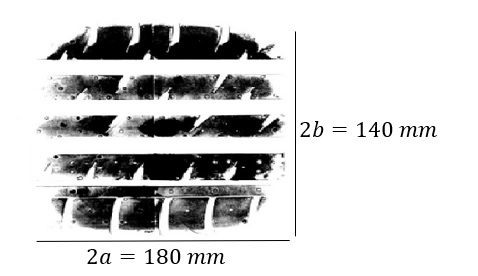

PA1とPA2は、接触パッチの長さの変化を表しています。接触パッチのサイズは、垂直荷重の増加に伴って増加します。接触パッチの寸法は、タイヤをカーボン紙に押しつけるか、インクを使用することによって取得できます。

接触長さの方程式：

$a=r_0\left(PA2*F_Z/C_Z{r}_0+ PA1\sqrt{F_Z/C_Z{r}_0}\right) \approx r_0\left(PA2*\rho /r_0+ PA1\sqrt{\rho /r_0}\right)$

接触幅の方程式：

$b=w/2$

接触パッチの寸法と垂直荷重または垂直たわみの関係を示すカーブを使用して、PA1とPA2を取得できます。

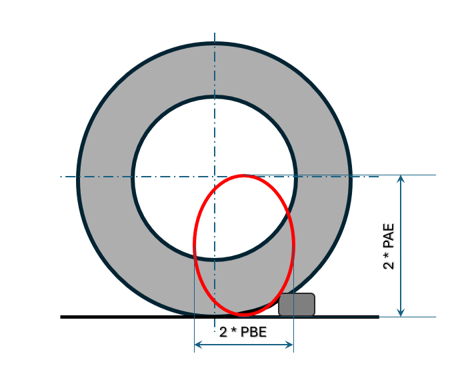

楕円寸法：タイヤが障害物の上を乗り越え始めると、タイヤ外周の形状は楕円の輪郭を形成します。これが楕円カム接触モデルの基本です。障害物の上を乗り越えるタイヤの一連の画像をポスト処理することで、簡易耐久評価用タイヤで使用される楕円寸法を抽出できます。次の図は、テスト画像から楕円寸法を抽出する考え方を示しています。

カムの形状に関する方程式は次のように記述できます。

PCEはこれらの楕円体の次数であり、カーブフィッティングを使用して取得できます。

PLSについては、標準値0.8が使用されます。

テストからのタイヤパラメータ抽出

これらのパラメータは、タイヤに加圧してたわみを測定するだけで取得できます。減衰は、インパルス励振に対するタイヤの反応を測定することにより取得できます。
