移動と回転

Move ツールを使用して、選択したエンティティを移動、回転、配置します。

アセンブリなど、エンティティの種類によっては、Moveツールで移動できないものもあります。たとえば、圧力などのエンティティは、適用されるエンティティによってその位置や向きなどが必然的に決まるため、移動することはできません。

Home（ホーム）ツールからMoveツールをクリックします。

図 1.

デフォルトの移動モードはインタラクティブに設定されています。
注: HyperMeshでは、Moveツールは、変換、Mirror、Scaleツールと同じリボングループの一部です。アイコンの横にある矢印をクリックすると、現在アクティブでないツールが表示されます。
オプション: ガイドバーのをクリックして、移動オプションを指定します。
ガイドバーセレクターでエンティティタイプを選択します。
エンティティを選択してMoveをＪクリックします。
Moveツールは、選択されたエンティティの中央に配置されます。
ヒント: マウスの中ボタンで選択を確定し、移動マニピュレーターを起動します。

グラフィカルマニピュレーターをクリックし、以下の操作を行います：

注: Ctrl + クリック操作は、平行移動と回転のマニピュレーターにのみ有効です。


目的	操作
軸方向の平行移動	X矢印、Y矢印、またはZ矢印をクリックします。図 2.
平面上での平行移動	XY平面、XZ平面、またはYX平面の四角をクリックします。図 3.
3D空間での自由移動	Moveツールの原点をクリックしてドラッグします。図 4. ヒント: マイクロダイアログのアイコンを使用してパートまたはグローバル軸にツールを揃えます。
軸中心の回転	曲線矢印をクリックします。図 5.
自由回転	移動ツール上のX矢印、Y矢印、またはZ矢印の先端をクリックします。図 6.

ヒント: snap pointsを使用して複数のエンティティを揃えるには、1つ目のエンティティ上のスナップポイントをクリックして、2つ目のエンティティ上のスナップポイントにドラッグします。

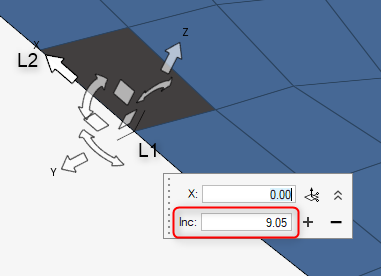

ヒント: 2つの位置の間でエンティティを移動する場合、選択した位置間の距離は増分欄（Inc.）で自動的に計算され、必要に応じて変更できます。

マイクロダイアログオプション

Moveツールの原点をクリックした場合：

Moveツールのデフォルトの方向と位置を合わせます。

Moveツールをエッジまたはフェイスに揃えます。Moveツールの位置を変更している場合（オレンジ色でハイライト表示されます）、このボタンをクリックすると、Moveツールをモデル内でドラッグしたときに、このツールが強制的に自動整列されます。

ローカル座標系を選択してMoveツールに割り当てます。新しいシステムを割り当てた後、ベクトルツールは自動的に原点に再配置されます。

注: 現在、Moveツールは直交座標系のみサポートしています。

ヒント: Moveツールにローカル座標系が割り当てられると、systemボタンに

が表示され、マニピュレーターがローカル座標系モードになったことを示します。もう一度このボタンをクリックすると、割り当てられた座標系が変更され、リセットするとグローバルシステムモードに戻ります。

平行移動または回転の矢印をクリックしたとき：

ヒント: Vector

ツールを使って2つのスナップ間の方向を定義する場合、Inc.(インクリメント)フィールドには対応する距離も自動的に入力されます。
