質量バランスの作成
ユーザー定義の目標質量と重心（COG）に合わせて、節点、プロパティ、またはパートに質量を自動的に配分します。
このワークフローは、Radioss、OptiStruct、LS-DYNA、Abaqus、NastranおよびPAM-CRASHインターフェースのみで利用できます。
-
1Dリボンで、Masses toolツールグループ横の三角形をクリックし、Mass Balanceツールを選択します。
図 1.
重要: Mass Balanceツールは、アクティブなソルバーインターフェースに応じて、1DリボンまたはModelリボンから利用できます。 -
ガイドバーで
をクリックして、必要なオプションを定義します。
- Mass Balanceオプション
- COG and MOI Options
-
- Axes
- 重心と慣性モーメントの計算する座標系を定義します。Local Systemを選択すると、ガイドバーに座標系を選択するためのSystemセレクターが表示されます。
- MOI Center
- 慣性モーメントの値を計算する中心位置を定義します。At COGまたはAt System Centerを選択できます。
- Display Options
-
- Initial COG
- 計算された初期重心のグラフィックス表示を有効にします。
- Adjusted COG
- 計算された最終重心のグラフィックス表示を有効にします。
- Nodal mass distribution
- バランスワークフローが確定すると、節点質量分布のグラフィカル表示を有効にします。
- Numeric Format
-
- Custom
- カスタムフォーマットオプションを有効にし、スタイルと精度を定義します。オフの場合、数値フォーマットは環境設定で設定されたルールに従います。
- Style
- Auto、Fixed、Scientificから選択できます。
- Precision
- 精度の桁数を定義します。
-
Calculate fromについては、ComponentsまたはPartsを選択し、モデリングウィンドウで選択します。
Calculate fromフィールドは、質量と重心を計算しバランスを取る必要がある選択を定義します。
-
Apply toでは、ステップ 3のCalculate fromで定義した目標質量と重心に合わせて、どの質量を配分するかをモデリングウィンドウで選択します。
ヒント:
をクリックして、高度な選択を使用します。 -
ガイドバーで、
Calculateをクリックします。
計算された質量、重心、慣性の値を含む マイクロダイアログが開きます。 -
目標質量と目標重心値を入力し、ガイドバーのBalanceをクリックします。

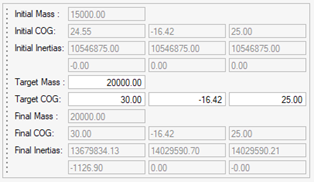

質量、最終的な質量、重心、慣性の値がマイクロダイアログに表示されます。
図 2.
質量作成の詳細
作成される質量エンティティは、ソルバーインターフェースと質量バランスオプションで選択した質量タイプに依存します。
節点質量タイプのために作成されたエンティティ
- OptiStructおよびNastran：CONM2要素
- Abaqus：*ELEMENT Type=Mass elementsと*MASS Property
- Radioss：ソルバー質量エンティティ /ADMAS Type 5
- LS-DYNA：ソルバー質量エンティティ *ELEMENT_MASS
- PAM-CRASH： MASS/ elements
プロパティ質量およびパート質量タイプ用に作成されたエンティティ
- OptiStructおよびNastran：選択したプロパティごとの非構造質量NSML1
- Abaqus：選択したプロパティごとの*NONSTRUCTURAL MASS
- Radioss：ソルバー質量エンティティ /ADMAS Type 6（選択したパートごと）
- LS-DYNA：質量エンティティ *ELEMENT_MASS_PART（選択したパートごと）
- PAM-CRASH：NSMAS/（選択したパートごと）
