Contact

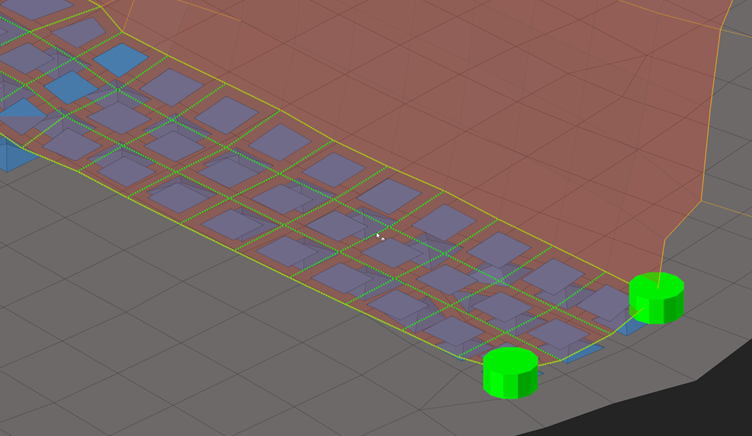

このリアライゼーションにより、コネクター投影で特定された領域間にセットベースの接触が生成されます。

Contactリアライゼーションオプション


オプション	動作
Connectivity	接触のパッチの成長（拡大）を可能にします。
Card Image	作成されるContactのタイプを定義するために使用できます。オプションには以下のものがあります： Surface to Surface Node to Surface
