ACCELERATION

入出力オプションまたはサブケース情報エントリ ACCELERATIONコマンドを入出力オプションまたはサブケース情報セクションで使用すると、すべてのsubcaseまたは個々のsubcaseそれぞれの加速度ベクトルを出力するよう要求できます。

重要: 陰解法および陽解法で有効

フォーマット

ACCELERATION(sorting,format,form,rotations,random,peakoutput,fourier,type,statistics, SUBSYS) = option

定義

引数 オプション 説明
sorting <SORT1、SORT2>

デフォルト = 空白

 この引数が適用されるのは、ノーマルモード、周波数応答および過渡subcaseでのPUNCHフォーマット（.pchファイル）またはOUTPUT2フォーマット（.op2ファイル）の出力のみです。
SORT1
各周波数/タイムステップの結果をグループ化します。
SORT2
各グリッド / 要素の結果をグループ化します。 8
空白
周波数応答解析については、グリッドSETが指定されていない場合はSORT1が、それ以外の場合はSORT2が使用されます。過渡解析にはSORT2が使用されます。
format <HM、H3D、HG、OPTI、PUNCH、OP2、PLOT、HDF5、空白>
HM
結果はHyperMesh結果フォーマット（.resファイル）で出力されます。
H3D
結果はHyper3Dフォーマット（.h3dファイル）で出力されます。
HG
結果をHyperGraphプレゼンテーションフォーマット（_freq.mvwファイルおよび_tran.mvwファイル）で出力します - OUTPUTキーワードHGFREQおよびHGTRANSをご参照ください。
OPTI
結果をOptiStruct結果フォーマット（.dispファイル）で出力します。
解析結果は、解析タイプに応じて新旧のOPTIフォーマットで出力できます。詳細については、PARAM, OPTIをご参照ください。
PUNCH
結果をNastran punch結果フォーマット（.pchファイル）で出力します。
OP2
結果はNastran output2フォーマット（.op2ファイル）で出力されます。
PLOT
バルクデータセクションでPARAM,POSTが定義されている場合、結果をNastran output2フォーマット（.op2ファイル）で出力します。
バルクデータセクションでPARAM、POSTが定義されていない場合にこのフォーマットを使用すると、他の結果を出力せずに、XYPUNCH出力用に複素結果のフォームを定義することができます。
HDF5
結果は階層ツリーフォーマット、Version 5 (.h5ファイル）で出力されます。 14
空白（デフォルト）
利用可能な結果があるアクティブなフォーマットすべてで結果を出力します。
form <COMPLEX, REAL, IMAG, PHASE, BOTH>

デフォルト（HMのみ）= COMPLEX

デフォルト（他の全てのフォーマット）= REAL
COMPLEX（HMのみ）、空白
HM出力フォーマットでは、.resファイルへの複素出力として、位相 / 振幅を組み合わせたフォームを指定します。
REALまたはIMAG
複素出力の直交フォーマット（実部と虚部）を指定します。 9
PHASE
複素出力の極フォーマット（振幅と位相）を指定します。位相は度単位で出力されます。9
BOTH（HMのみ）
複素出力の極フォーマットと直交フォーマットの両方を指定します。
rotations <ROTA, NOROTA>
ROTA
並進加速度の結果の他に回転加速度の結果の出力も要求します。
NOROTA（デフォルト）
回転加速度の結果を出力しません。
random <PSDF, RMS, PSDFC>

デフォルト値はありません。

 .h3dと.h5形式で出力可能です。 5
PSDF
ランダム応答解析によるPSDとRMSの結果を出力するよう要求します。
RMS
ランダム応答解析によるRMS結果のみを出力するように要求します。
PSDFC
ランダム応答解析によるPSD、RMSおよびRMS（累積）の結果を出力するよう要求します。
peakoutput <PEAKOUT>

デフォルト = 空白

 が存在する場合、PEAKOUTカードからのフィルターのかかった周波数のみがこの出力に考慮されます。
type <NORMAL>
NORMAL
これが存在する場合、シェル要素とソリッド要素のサーフェス上の節点の法線方向加速度結果が出力されます。 12
空白（デフォルト）
法線方向加速度の結果を出力しません。
Fourier <FOURIER>

デフォルト = 空白

 フーリエ変換を使用したモーダル過渡応答解析で加速度が出力されます
FREQ
周波数領域。 13
TIME
時間領域。 13
statistics <STATIS, OSTATIS, または空白> Transient Analysisの時間経過に伴うAcceleration Statisticsの結果は、このオプションによって制御されます。 15
STATIS
Acceleration Statisticsは、各時間ステップにおける通常の加速度出力に加えて出力されます。
OSTATIS
Acceleration Statisticsのみが出力されます。
空白（デフォルト）
SUBSYS <SUBSYS_ID>

デフォルト値はありません。

 サブシステムのID。

サブシステム定義と共に使用すると、このオプションは、サブシステムごとに、そのサブシステムのみの結果を含む個別の結果ファイルを作成します。

詳細については、SETバルクデータカードをご参照ください。
option <YES, ALL, NO、NONE, SID>

デフォルト = ALL
YES、ALL、空白
すべての節点の加速度が出力されます。
NO、NONE
加速度を出力しません。
SID
セットIDを指定した場合、そのセットに含まれる節点の加速度のみが出力されます。

コメント

  1. ACCELERATIONコマンドが存在しない場合、加速度の結果は出力されません。
  2. 加速度の出力は、周波数応答、過渡解析、および応答スペクトルの解析タイプの場合にのみ可能です。
  3. form引数が適用されるのは周波数応答解析のみです。他の解析タイプでは無視されます。
  4. formのBOTHおよびCOMPLEXはいずれも.frf出力ファイルには適用されません。
  5. 同じエントリ上で複数フォーマットが許可されます； これらはコンマ区切りでなければなりません。フォーマットが指定されていない場合、この出力コントロールは、結果が入手できるOUTPUTコマンドで定義されているすべてのフォーマットに適用されます。 解析タイプ別にサポートされる出力フォーマットの詳細についてはOptiStructによる結果出力を参照してください。
  6. このカードは複数インスタンスが可能です。インスタンスが競合する場合は、最後のインスタンスが優先されます。
  7. 最適化については、指定されたフォーマットへの出力の頻度は入出力オプションOUTPUTによってコントロールされます。
  8. 一般的に、HyperViewは.op2ファイルからの結果についてSORT2フォーマットを認識しません。結果がSORT2フォーマット（<Result Keyword> （SORT2、OUTPUT2、...））のみで出力される際、結果はOptiStructによって.op2ファイルにSORT2フォーマットで書き出されますが、.op2ファイルがHyperViewにインポートされる際は、SORT2フォーマットの結果は認識されません。したがって、SORT1オプションはOUTPUT2フォーマットの結果出力に、SORT2はPUNCHフォーマットの結果出力に推奨されます。
  9. バイナリフォーマットの結果（.h3dまたは.op2）は、FORMフィールドで指定されているオプションにかかわらず常にPHASE/MAGフォームで出力されます。対応するポストプロセッサー（HyperView/HyperGraph）により、PHASE/MAGフォーマットを必要なフォーマットに簡単に変換できます。ASCIIフォーマットの結果は、指定された / 要求されたFORMで出力されます。
  10. 短縮形ACCEとACCELをACCELERATIONの代わりに用いることができます。
  11. =OUTPUT2を使用して、Nastran output2フォーマット（.op2ファイル）で結果を出力するように要求することもできます。
  12. NORMAL加速度出力の場合は、サーフェス節点は指定されたGRID SET内から自動的に選択されます。別の方法として、option=ALLが入力されている場合は、法線方向加速度はモデル内のすべてのサーフェス節点について出力されます。法線方向の結果は、周波数応答解析およびH3Dフォーマットでのみ使用可能です。
  13. FREQオプションとTIMEオプションは、フーリエ変換を使用したモーダル過渡解析の場合にのみ有効です。FREQがある場合、周波数領域の加速度がダミー周波数subcaseに出力されます（このサブケースは過渡subcaseと同じIDを共有しています）。
  14. HDF5出力は、.h5バイナリ結果ファイルに出力されます。.h5出力フォーマットでサポートされる解析タイプおよび要素の詳細については、.h5ファイル を参照してください。
  15. Acceleration Statisticsは、DirectおよびModal Linear Transient Analysisタイプにサポートされます。

    Acceleration Statisticsについては、H3D出力のみがサポートされます。

    STATISまたはOSTATISがAccelerationで指定されている際は、時間の経過に伴う以下の統計が出力されます。
    統計
    Supported Acceleration Result Types
    Minimum and Time of Minimum
    X-component, Y-component, Z-component
    Maximum and Time of Maximum
    X-component, Y-component, Z-component
    Maximum and Time of Maximum
    X-component, Y-component, Z-component
    Arithmetic Mean, Root Mean Square (RMS), Variance, and Standard Deviation
    X-component, Y-component, Z-component

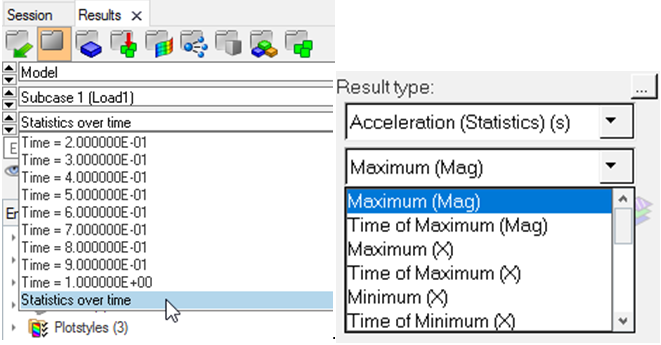

    加速度の統計はHyperView内で、H3Dファイルを読み込み後にResults Browserの時間ステップリストの最後にあるStatistics over timeオプションの下で確認できます。Acceleration (Statistics) (s)の下のサブメニューでさまざまな統計を選択することが可能です。
    図 1.
