コネクター

新機能

Auto Areaツール

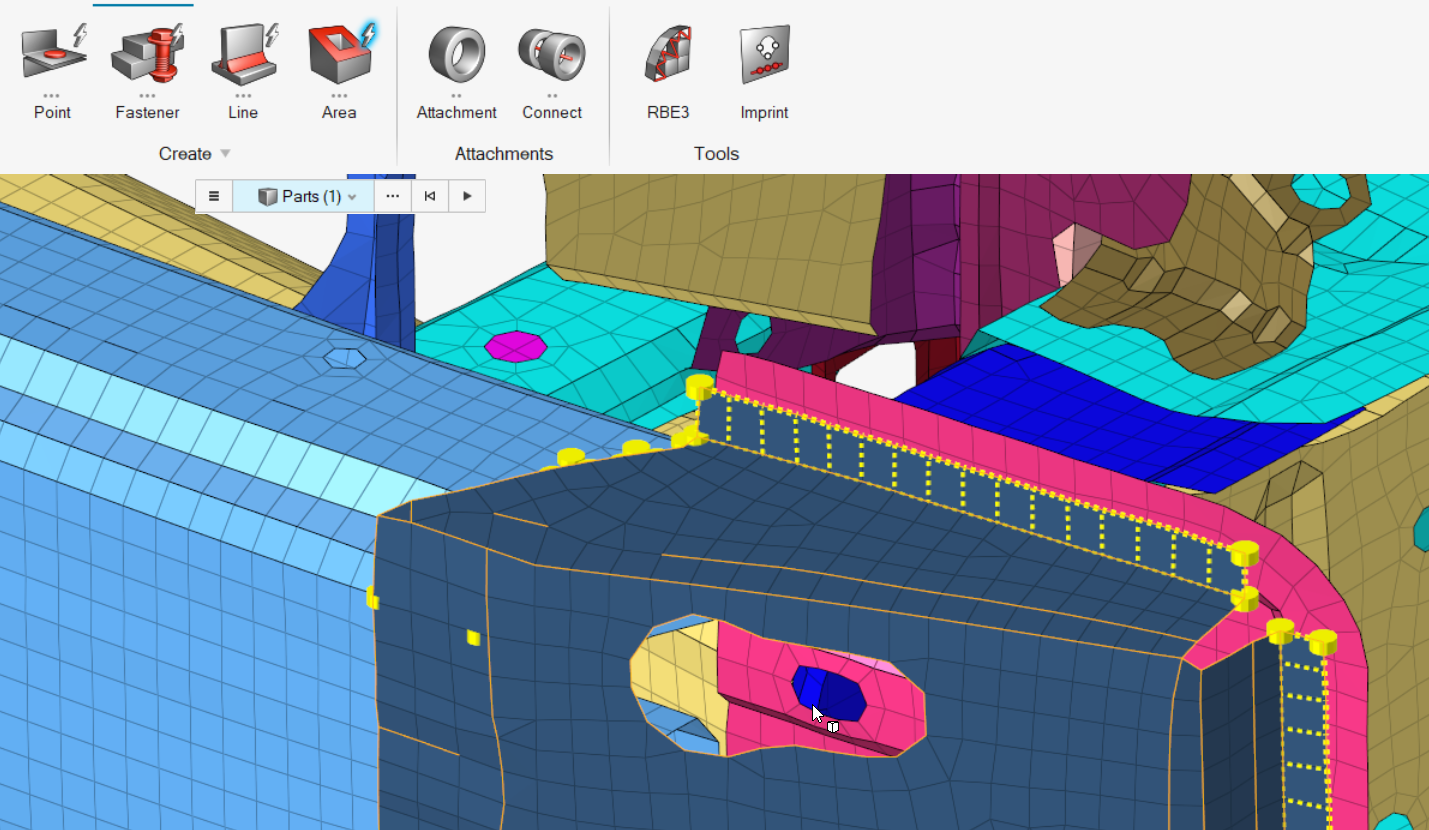

この機能を使用して、パート/コンポーネントを選択し、指定されたトレランス内でAreaコネクターを作成することができます。この結果は、Auto Contactツールの結果と同じになります。

Capture Shapeアタッチメント

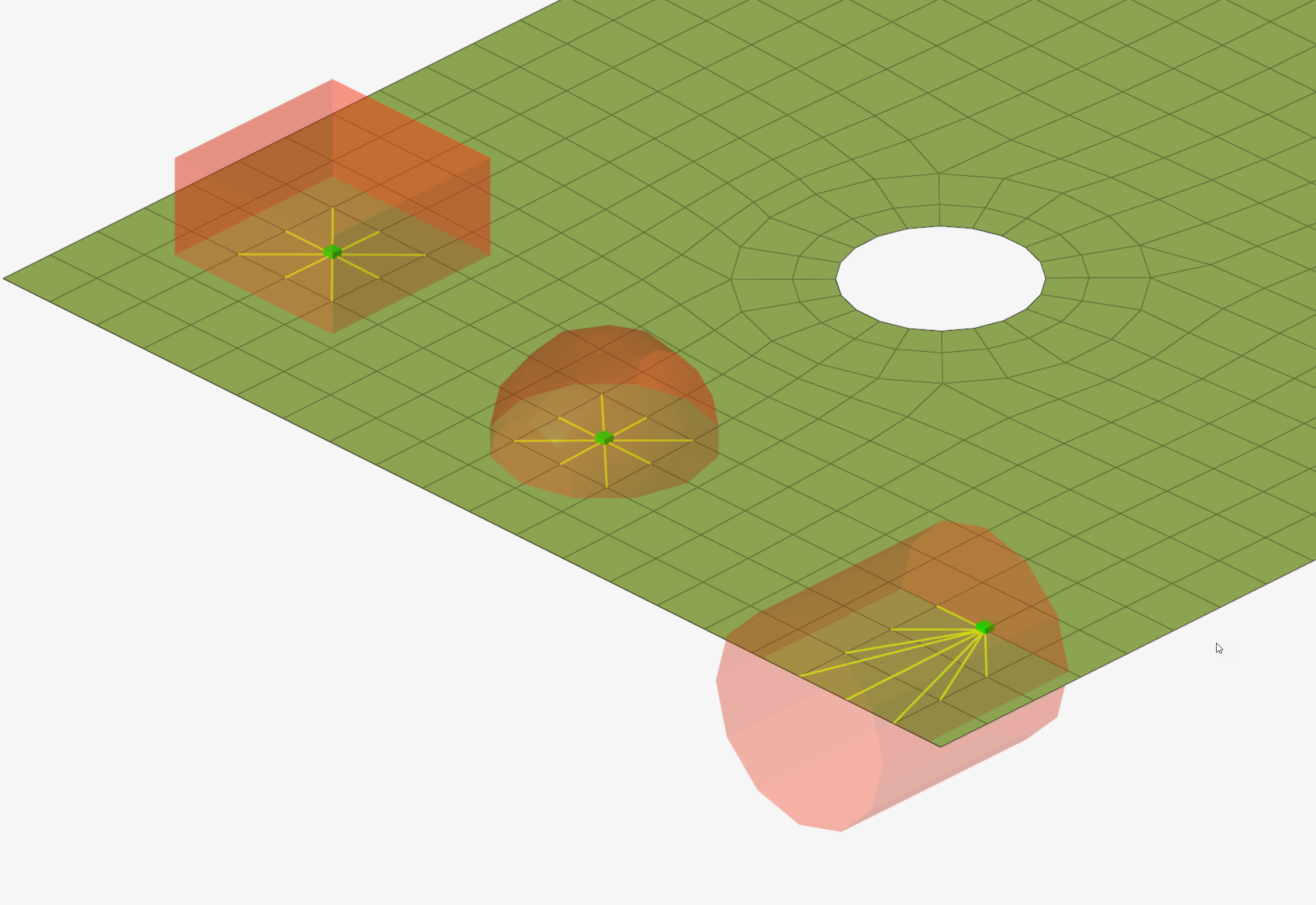

これらの新しいアタッチメントオプションは、形状の選択と寸法記入を可能にします。パートリンクの選択範囲内の節点が選択されます。形状は、球、ボックス、円柱のいずれかです。

Contactコネクター

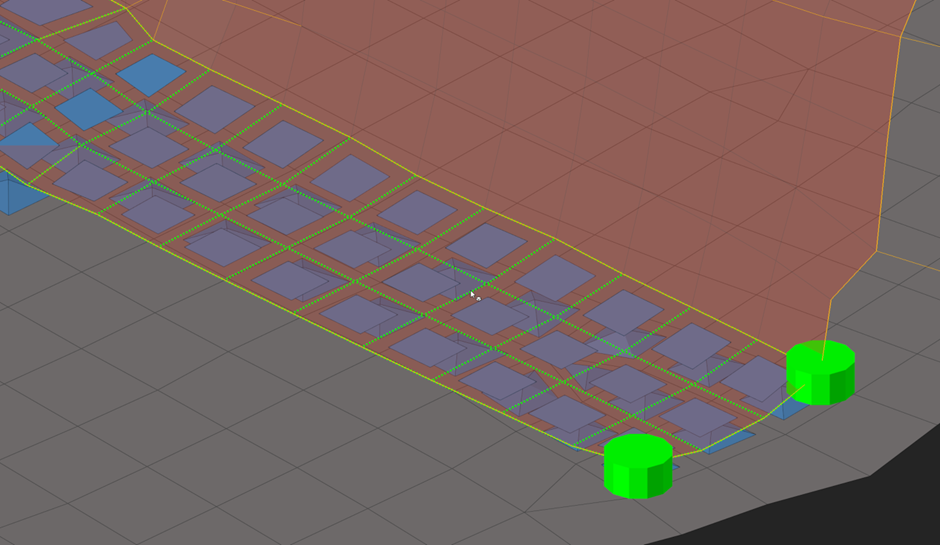

この機能は、コネクターから接触を作成するために使用できます。このリアライゼーションにより、コネクター投影で特定された領域間にセットベースの接触が生成されます。これは、Line コネクターとAreaコネクターの両方でサポートされます。

機能強化

アセンブリの移行

アセンブリリンクは、アセンブリ内のすべてのコンポーネントを含むグループリンクに移行されました。

コネクターのグラフィックス

Areaコネクターのグラフィック表示が一新されました。

多数のコネクターを持つモデルのズーム、パン、調整時のフレームレートが大幅に改善されました。

その他

コネクターに新しい属性が追加され、カスタマイズのためにより多くの投影情報にアクセスできるようになりました。

T接合エッジのリアライゼーションの際のSeam Quadの方向認識を改善しました。

パート間のわずかな隙間でのコネクターの領域分けが改善されました。

Hemmingは、RBE3(Load Transfer)として、ポイントコネクターと同じ名前に変更されました。

リンクの追加は、セッション内の以前の設定を記憶するようになりました。

作成中にコネクターをベースパートに保存するオプションが追加されました。

コネクターの位置指定がすべてのコネクタータイプで動作するようになりました。

Seam Quadのリアライゼーションがタブ/スロットタイプの構成に対応しました。

ANSYSおよび PAM-CRASHのリアライゼーションの名前が変更され、他のソルバー プロファイルのリアライゼーションの命名規則と一致するようになりました。

RJOINTSとDOFは、Fastenerリアライゼーションタイプをサポートします。

ソリッドセレクターが追加され、ライン（ポイント）の作成が可能になりました。

Areaコネクターのオプションに再構築が追加されました。

解決された問題点

• 穴タイプのリアライゼーションは、穴が開いていても失敗しなくなりました。
• 部分的にスキン化されたソリッドは、リアライゼーション時に単一のリンクとして扱われるようになりました。
• コネクターのベクトル属性が移動ツールに適切に反応するようになりました。
• Solid Fastenerを選択すると、座標系が作成されるようになりました。
