メッシング

中立メッシュ

中立メッシュで新たに押し出し機能が追加されました。使用可能なオプションは次のとおりです：

• Casting：鋳造パートに対し、最適化された中立メッシュを生成します。この方法は、複雑な自由曲面の中立メッシュや、厚みのばらつきに対応します。
• Extrusion：押出成形パートの中立メッシュ抽出を行います。この方法は、直線的で均一の断面形状の中立メッシュを処理します。

プリファレンス

ジオメトリとメッシュに関する環境設定がTopologyセクションに統合されました。

サーフェス作成ツールを使用する際に、マップされたメッシュかフリーフォームメッシュかを選択する新しい環境設定が追加されました。

1Dメッシュ

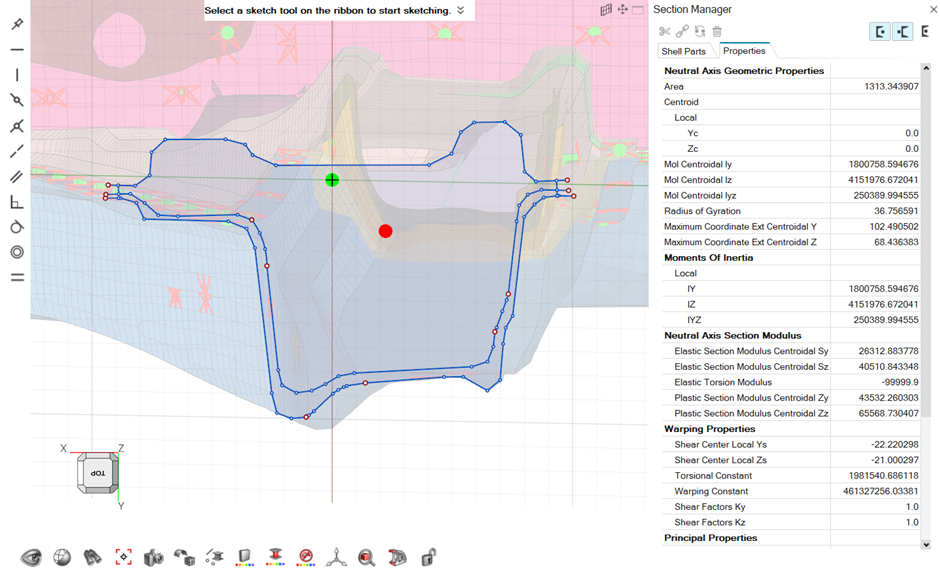

Section Managerは、断面を作成、編集、視覚化するための新しい環境です。スケッチに使用するグラフィックス環境を使用して断面のトポロジーを視覚化し、断面データと計算されたプロパティ用のブラウザを提供します。これは、ソースタイプがShapeのセクションに対応しています。

ジオメトリの構成

延長（Extend ）ツールの作成（Create）オプションが、Topologyセクションの作成設定に従うようになりました。

ポイントの作成（Create Points）ツールが、TopologyセクションのCreate inの設定に準拠するようになりました。

押し出し

ヘキサ作成のターゲットでラインの選択が有効になりました。
